| 调节阀的功能和特性术语 发布时间：21-08-22 |

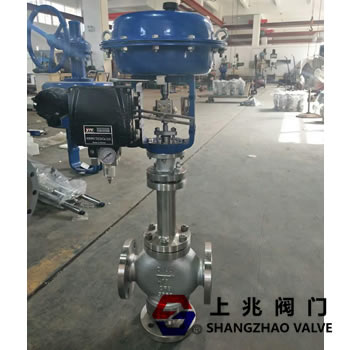

弹簧设定范围：调节阀门执行器弹簧调节范围以平衡实际过程力。 流量：指定条件下通过阀门的额定流量。 间隙流量：截流元件未就位时低于最小可控流量的流量。 隔膜压力范围：高低值差隔膜压力范围。 这可以被认为是固有的或安装的特性。 双作用执行器：可以在任何方向提供动力的执行器。 动态不平衡力：由于过程流体的压力，它在阀芯上在任何指定的开口处产生 有效面积：在薄膜执行器中，有效面积是有效产生输出力的隔膜。 隔膜的有效面积可能会随着它的运动而变化，通常在行程开始时最大，在行程结束时最小。 模压膜片的有效面积变化比平面膜片小，所以建议使用模压膜片。 Loss of air-closed：这种状态：当驱动能量为 Loss of air-open：这种状态：当驱动能量丢失时，阀门关闭元件移动到关闭位置。 空气安全损失：阀门及其执行器的一个特性：当驱动能量供应中断时，阀门关闭元件将移动到完全关闭，全开，或者停留在最后一个位置，任何位置都被认为是需要保护的过程。  Fail-safe 动作模式可能需要使用连接到执行器的辅助控件 Flow 特性：当额定行程百分比从 0 变为 100% 时，关系通过阀门的流量与额定行程的百分比之间。 该术语应始终表示为固有流量特性或安装流量特性。 流量系数 Cv 值：与给定行程的阀门几何形状相关的常数 Cv 值，它可以用于测量流量。 它是每分钟流过阀门的美国加仑 60°F 水的数量，以磅/平方英寸为单位的压降。 高压回收阀：一种阀门结构，紧急切断阀由于流线型的内部轮廓和最小的流体湍流，它将分散相对较少的流体能量。 因此，阀门收缩流段下游的压力将恢复到入口压力的高百分比值。 直通阀，如旋转球阀，是典型的高压回收阀 固有模压范围：当阀体内的压力为大气压时，高压和作用在隔膜上以产生额定阀芯行程的低压值。 这个范围通常是指弹簧设定范围，因为当阀门设定在工作范围内时，这个范围就是阀门的工作范围。 固有的流量特性：当阀门两端的压降恒定时，随着阀门从关闭位置移动到额定行程，流量与截流元件行程的关系。 安装隔膜压力范围：在阀体规定的工作条件下，作用在膜片上产生额定阀芯行程的高低压值。 由于作用在关闭元件上的力，固有隔膜压力范围可能 将与安装的隔膜压力范围不同。 安装流量特性：当阀门两端的压降受到过程条件变化的影响时，随着阀门从关闭位置移动到额定值行程，流量与截止元件的关系。 低压回收阀：一种阀门结构，由于流体通道的轮廓产生湍流，它会分散流体能量的很大一部分。 因此，与具有更多流线型通道的阀门相比，阀门收缩段下游的压力将恢复到入口压力的较小百分比。 虽然每个阀门的结构不同，但普通的直通阀通常具有较低的压力恢复能力。 修正的抛物线流动特性：提供等百分比特性的流动特性截流元件的低冲程和截流元件高冲程的线性特性。 下推式关闭结构：直通阀结构，其截止元件位于执行器和阀座环，使执行器的推杆将截止元件移动到阀座环，最终关闭阀门。 该术语也可用于旋转阀结构。 在旋转阀结构中，执行器杆的线性延伸会将球或阀板移动到关闭位置。 也叫正动作。 下推开结构：直通阀结构。 它的座圈位于执行器和截止元件之间，因此执行器的推杆将关闭元件从阀座上移开，从而打开阀门。 该术语也可用于旋转阀结构。 在旋转阀结构中，执行器杆的线性延伸会将球或阀板移动到打开位置。 也叫反作用。 可调比：当与规定的流量特性的偏差不超过规定时，最大流量系数Cv值与最小流量系数Cv值的比值限制。 当流量增加到最小可控流量的00倍以下时，仍然可以很好控制的阀门的可调比例为100:1。 可调比也可以表示为最大和最小可控流量之间的比值。 额定行程：阀门关闭元件从关闭位置移动到额定全开位置。 额定全开位置是厂家推荐的最大开度。 相对流量系数：指定行程的流量系数Cv值与流量系数Cv值的比值在额定行程下。 阀座泄漏：当阀门在规定的压差和温度下处于完全关闭位置时，流经阀门的流体量o 弹簧率：单位弹簧长度变化时弹簧力的变化。 在隔膜执行器控制阀中，弹簧系数通常以每英寸压缩的磅力表示。 阀杆不平衡力：由于阀杆在任何位置产生的合力对流体压力的作用。 收缩流截面：流速、静水压力和截面积最小的流体部分。 在调节阀中，收缩流截面通常位于实际物理极限的下游。 ANSI：美国国家标准组织的缩写。 API：美国石油组织的缩写。 ASME：美国机械 Institute of Engineers 的缩写。 ASTM：美国测试与材料学会的缩写。 自动控制系统：一种可以在没有工作的情况下工作的控制系统人工干预。 Bode 图：对数基线上传递函数的对数幅度比和相角值的图。 这是频率响应数据最常见的图形表示形式。 校准曲线：校准结果的图形表示。 设备的稳态输出表示为其稳态输入的函数。 曲线通常以输出范围占输入范围百分比的形式表示 调节阀校准周期：在仪器范围内，在方向上上升后下降，利用被测变量的已知值，记录相应的输出读数值。可以通过先增加然后减少设备的输入来增加校准循环曲线。 获取。 通常以输出范围的百分比对输入范围的百分比的形式表示。 它提供了一种反冲的措施。 清除流量：当拦截元件没有就位时，流量低于最小可控流量。 Controller：自动操作以调节受控变量的装置。 Enthalpy：热动态量，它是阀体的内能与阀体的乘积之和它的体积和压力：u003dU+pVo 也称为热容。 Entropy：在热动力系统中不能转化为机械功的能量的理论量度。 反馈信号：测量直接控制变量得到的返回信号。 对于带定位器的调节阀，反馈信号通常是反馈给定位器的截止元件连杆位置的机械指示。 FCI：缩写为流体控制组织。 频率响应特性：以幅度和相位表示的稳态正弦输入与其引起的基本正弦输出之间的频率相关关系。 输出的幅度和相移可以看作是输入测试频率的函数，用于描述控制设备的动态行为。 Hardness：能力一种抵抗塑性变形的金属，通常以凹陷的形式存在。 塑料和橡胶抵抗尖头穿透的能力。 Oscillation：外部激励消失后，仍有一种振幅明显的振动。 Oscillation 有时称为循环或极限循环。 Oscillation 是工作在或接近稳定极限的证据。 在调节阀中，控制系统或阀门定位器的不稳定性会引起执行机构加载压力的波动，随之产生振荡。 ISA：美国的缩写仪器学会。 现在称为国际测量与控制学会。 仪器压力：由自动调节阀提供的输出压力，使阀门工作。 Loading pressure：用于定位气动执行器的压力。 这是实际作用在执行器隔膜或活塞上的压力。 如果不使用阀门定位器，加载压力可以是表压。 NACE：用于代表美国腐蚀工程师协会。 随着组织的范围变得越来越国际化，该术语已更改为国际 NACE。 NACE 不再是首字母缩写词。 0SHA：职业安全 美国Health and Health Act的缩写。 工作介质：这是指流体，通常是空气或气体，用于为阀门定位器和自动控制器的工作提供动力. 工作极限：设备可以承受的工作条件范围，而不会对工作特性造成永久性损坏。 范围：之间的区域两个限制。距离可以被测量、接受或传输，并用上下范围值表示，例如：3到15 Psi； -4 至 212°F，-40 至 100°C。 重复性：在整个行程范围内，沿相同方向，在相同工作条件下，对于相同输入值，一系列连续输出测量值的接近程度。 通常以不可重复性来衡量，但以百分比范围表示。 不包括回波差。 Sensitivity：达到稳定状态后，输出幅度变化与引起变化的输入变化之间的差值 Signal：一个物理变量，它的一个或多个参数携带信号所代表的另一个变量的信息。 信号幅度排序和分裂：一种动作模式，其中产生两个或多个信号，或两个或多个终端控制元件由输入信号驱动，每个终端控制元件连续，有无 频带重叠响应输入信号的幅度。 Range：范围上下值的算术差，如：range\\u003d0 to 150°F, range\\u003d150°F； range\\u003d3 to 15PSig, range\\u003d12PSig. Air pressure：设备供气口的压力。 常用的调节阀气源压力值为3～15 Psig的弹簧设定范围为20 Psig，6～30 Psig的弹簧设定范围为35 Psig。 零误差：当输入为低量程值时，设备在规定使用条件下的误差，通常表示为理想量程的百分比。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
