液控紧急切断阀   发布时间:21-07-24

液控紧急切断阀产品简介:

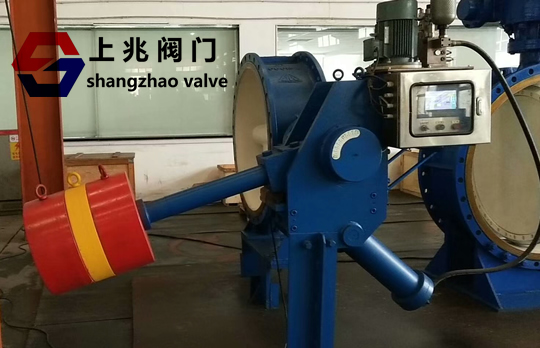

D743H 液控紧急切断阀是目前国内水利管路控制系统上常用的设备,主要安装于水电站水轮机进口,用作水轮机进口阀;或安装于水利、电力、给排水等各类泵站的水泵出口,代替止回阀和闸阀的作用。重锤式快关液控蝶阀工作时,重锤式快关液控蝶阀与管道主机配合,按照水力过渡过程原理,通过预设的启闭程序,实现管路的可靠截止,有效消除管路水锤,起到保护管路系统安全的作用。

液控紧急切断阀产品特点:

1.本阀门采用三偏心金属密封结构,启闭轻松达到零泄漏。
2.本阀门液压站和电气控制箱与阀门下部可整体式安装也可分体式安装,阀门不同工况下选择。
3.本阀门采用蓄能器取代了重锤式液动蝶阀的重锤,用液体的压力蓄能替代重锤势能,从而使该阀门具有设计合理、体积小、重量轻、维护方便等优点。
4.本阀是新一代液动蝶阀,它主要用于介质为水的管路系统泵出口,蒹有截止和止回关闭功能可一阀代两阀,该阀门止回关闭时,能够实现快、慢两阶段关闭,从而起到消除或减小水锤防止介质倒流保护管路系统的作用。



液控紧急切断阀基本参数:

公称通径: DN150~ DN3500
压力环境: 1.0MPa ~4.0 MPa
连接形式:法兰连接
产品材质:球墨铸铁、铸钢
适用介质:水、海水、泥沙水
开阀时间: 10~90秒(可调)
快关时间: 1.5~20秒(可调)
慢关时间: 6~90秒(可调)
快关角度: 70° 10°
慢关角度: 20° 10°
全开状态:小流阻系数: 0.1
介质温度:≤80°C(软密封)≤425°C(硬密封)
控制电源: AC220V、DC220V、 DC110V、 DC24V

液控紧急切断阀执行标准:

设计按GB12238的规定
法兰按GB/T9113、GB/T17241.6的规定
结构长度按GB12221的规定
压力试验按GB/T13927、JB/T9092的规定
