手动气动紧急切断阀工作原理   发布时间:18-05-10

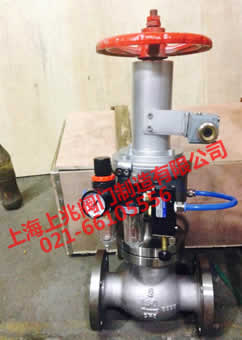

手动气动紧急切断顾名思义就是气动执行器上加上带手动功能的装置机构。气动紧急切断阀在没有气源或电源的情况下无法满足现场发生紧急情况需要关闭阀门,上兆阀门自主研发的手动气动紧急切断阀解决了这一问题。在没有任何外来的动力源情况下可以采取阀门紧急关闭。

手动气动紧急切断阀工作原理:

1、阀门在无外压力操作情况下,将手轮逆时针旋转到底,阀瓣处于常闭状态,在系统上使用时,切断阀与气瓶配套使用,靠氮气的压力将阀门打开,在气路的压力下使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将氮气压力泄掉,阀门即自动关闭。当出现气源故障时将手轮顺时针旋转可将阀门开启,逆时针关闭。

2、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好相反。(如图指出的箭头方向)

3、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

手动、气动操作说明:

1.手动操作时将手轮按顺时针旋转到底,阀门关闭;逆时针旋转阀门开启;开启高度按指示杆,指示计算。

2.气动操作时将手轮按顺时针旋转到底,打开气源压力操作阀门即可,无需再操作手轮。


手动气动紧急切断阀--特别优点:

手动气动紧急切断阀针对普通铸刚阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,双功能切断阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素),可耐氨气、燃气腐蚀,低温可至-40℃,最大限度保证工况条件使用要求。结构采用日本切断阀技术,阀体全部利用精铸,有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。

六、手动气动紧急切断阀--注意事项:

切断阀气缸开启压力≥0.3-0.6Mpa,气缸的日常工作压力,不得低于0.4MPa,保证阀门的正常工作。流经阀体内的介质应该是无杂质和无颗粒的气体。

常闭式切断阀;电磁阀断电排气,阀门自动关闭。应每天在不生产时将阀门关闭,避免弹簧长期压缩疲劳失灵,降低切断阀密封的性能。影响正常工作生产。

常开式切断阀;电磁阀通电进气,气压关闭阀门。关闭电磁阀排气,阀门重新开启。
