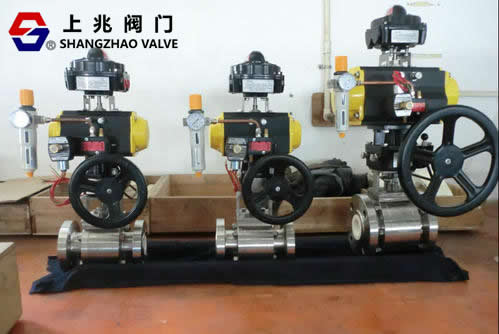

| 气动不锈钢O型切断阀 发布时间：22-03-25 |
气动不锈钢O型切断阀球阀于20世纪50年代问世。随着科学技术的飞速发展，生产技术和产品结构的不断完善，在短短的40年间迅速发展成为一种主要的阀门。在发达的西方工业中，球阀的使用逐年增加。 在我国，气动切断阀球阀广泛应用于石油炼制、长输管道、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中发挥着重要作用。它有旋转90度的动作。旋塞体部是一个球体，具有穿过其轴线的圆形通孔或通道。  球阀主要用于切断、分配和改变管道中介质的流向。只需旋转90度和一个很小的转动力矩就能关闭紧密。球阀适合用作开关和关闭阀。 由阀杆驱动并围绕球阀轴线旋转的阀门。也可用于流体调节和控制，其中硬密封V形球阀的V形球芯与硬面硬质合金的金属阀座具有很强的剪切力，特别适用于含有纤维和微小固体颗粒的介质。紧急切断阀管路中的多路球阀不仅可以灵活控制介质的合流、分流和流向切换，还可以关闭任意一个通道连接另外两个通道。 这种阀门一般应水平安装在管道上。 开放过程 1.在关闭位置，阀球被阀杆的机械压力压在阀座上。 2.逆时针转动手轮，阀杆会反方向移动，底部的角平面会使球体脱离阀座。 3.阀杆继续提升，并与阀杆螺旋槽中的导销相互作用，从而使球开始无摩擦旋转。 4.直到全开位置，阀杆被提升到极限位置，球旋转到全开位置。 关闭过程 1.当阀门关闭时，顺时针旋转手轮，阀杆将开始下降，球体将离开阀座并开始旋转。 2.继续旋转手轮，阀杆受嵌入其螺旋槽内的导销作用，使阀杆和球体同时旋转90。 3.关闭时，球体旋转了90 ,没有接触到阀座。 4.手轮旋转几圈后，阀杆底部的角平面机械楔入，将球体紧紧地压在阀座上，实现完全密封。 参数等级 1.标称压力或压力水平： PN1.0-32.0MPa、ANSI等级150-900、jis 10-20K； 2.公称直径或口径：DN6~900，NPS 1/4 ~ 36； 3.连接方式：法兰、对焊、螺纹、承插焊等。剪辑， 双订单，快速装货等。 4.适用温度：-20~ 150； 5.驱动方式：手动、蜗轮传动、气动、电动、液压、气液联动、电液联动；6.阀体材料：WCB，CF8(304)，CF3(304L)，CF8M(316)，CF3M (316L)，Ti。双相钢陶瓷由不同材料制成，可分别用于水、蒸汽、油、硝酸、醋酸、氧化介质和法兰球阀。 (1)材质：碳钢，304，316，316l压力：10KG 16KG，25KG，40KG及高压。 (2)特点 1.阀体铸造采用硅溶胶，外观光滑美观，表面均匀，无毛刺、粘砂、裂纹、肉等铸造缺陷。 2.球体为实心球，加工精度高，表面光滑圆整，无毛刺，无余料残留。 高台阀体不需要支撑，不会造成阀门扭矩误差，使阀门无法开启或关闭。扭矩相对较小，重量轻，易于安装。 3.如果管道内有杂物，应在阀门前安装过滤器。 4.全衬里球阀，阀体全衬里，球上也涂有F46。三通球阀不能全衬四氟乙烯。 5.卫生球阀阀体经过抛光处理，确保通过物料时不会有残留和污染； 卫生球阀的连接方式：快装连接(卡箍连接)和焊接连接。 6.手动卫生阀门，带鸭舌柄。 7.陶瓷阀门一般在低温和常温下使用。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
