阀门知识科普   发布时间:20-01-08

阀门是控制流动的流体介质的流量、流向、压力、温度等的机械装置,阀门是管道系统中基本的部件。那麽你对阀门了解多少呢?以下是由学习啦小编整理关于阀门知识大全的属性,希望大家喜欢!
闸阀、截止阀、蝶阀各适用于什麽场合
1、这四种阀按开关难易排列:截止阀、闸阀、蝶阀、紧急切断阀
按阻力大小排列:截止阀、蝶阀、闸阀、紧急切断阀;
按关闭严密排列:截止阀、蝶阀、闸阀、紧急切断阀;
按价格高低排列:截止阀、蝶阀、闸阀、紧急切断阀;(特种蝶阀除外)
这三种阀都属于驱动阀,根据上述特点不难看出,截止阀主要用于小口径管道(支管)或管路末端的启闭和流量调节;蝶阀用于支干管的启闭和流量调节;闸阀用于干管的启闭,一般不用于流量调节。
(1)闸阀
阀体长度适中,转盘式调节杆,调节性能好,在较大管径管道中被广泛使用;
(2)截止阀
阀体长,转盘式调节杆,调节性能良好,适用于场地宽敞、小管径的场合(一般DN小于等于150mm);

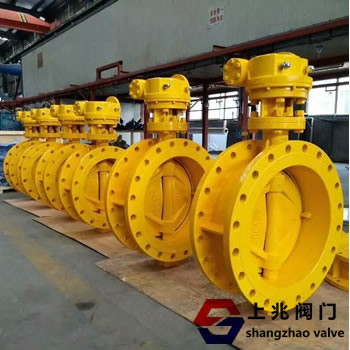

(3)蝶阀
阀体短,手柄式调节杆,调节性能稍差,价格较高,但调节操作容易,适用于场地小、大管径的场合(一般DN>150mm)。
2、冷水机组、热交换器进出口、主管道调节,均可根据情况选用闸阀、截止阀或蝶阀
3、分、集水器上,由于主要功能是调节,一般选截止阀或闸阀;
4、水泵入口装设阀门一只,出口装设阀门两只。其中出口端靠近水泵一侧阀门为止回阀,另两只阀门可选择闸阀、截止阀或蝶阀;
5、供热空调末端设备出入口小口径管道可选用截止阀或球阀;
6、多层、高层建筑各层水平管上可半、装设平衡阀,用以平衡各层流量;
7、水箱及管道、设备最低点装设排污阀,由于不用于调节,宜选用能严密关断的阀门如闸阀、截止阀等;
8、蒸汽--凝结水管道系统,如蒸汽供暖系统、锅炉水系统、蒸汽溴化锂冷水机组、汽-水热交换器系统中,一般在蒸汽入口处装设减压阀;在可能产生高压处装设安全阀;在排凝结水处装设疏水阀。


平衡阀都有哪些种类?各适用于什麽场合
平衡阀有几种,最早出来的是静态平衡阀,可以进行精确的手动调节,可以连接仪器测量阻力并换算成流量,是一种局部阻力系数可以精确调节的阀门。通常设在干管上,要求高的也可以设在支干管或设备入口处。缺点是只能在额定流量时平衡系统阻力,在末端设电动阀改变阻力时水力平衡受影响。
上世纪90年代出来的动态平衡阀用于在系统压力变化的场合下恒定流量,也就是流量不随系统压力的变化而改变,因而称为动态平衡阀。它的使用场合是明显的,只能用于水流量恒定的系统,不可与电动阀合用。
丹麦产的FLOWCON动态平衡电动调节阀是更新一代的产品,它把电动阀和动态平衡结合在一起,在电动调节阀调节时动态平衡预设流量相应调整,例如,当电动调节阀调节流量至50%,该阀门就可以在50%流量点恒定流量。它用于空调末端原来设电动阀的位置,干管和支管其他水力平衡措施(包括同程管)都可以取消。紧急切断阀
球阀
球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或信道通过其轴线。球面和信道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。

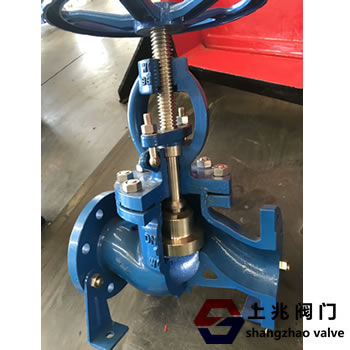

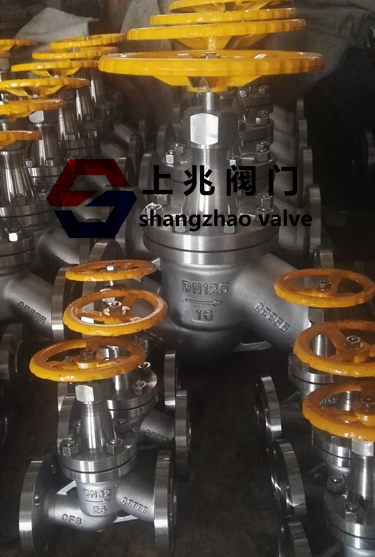

截止阀
截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得这种阀门非常适合作为介质的切断或调节及节流使用。
截止阀的阀瓣一旦处于开启状况,它的阀座和阀瓣密封面之间就不再接触,并具有非常可靠的切断动作,使得这种阀门非常适合作为介质的切断或调节及节流使用。
截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高于其它阀门。
常用的截止阀
1、角式截止阀;在角式截止阀中,流体只需改变一次方向,以致于通过此阀门的压力降比常规结构的截止阀小。
2、直流式截止阀;在直流式或Y形截止阀中,阀体的流道与主流道成一斜线,这样流动状态的破坏程度比常规截止阀要小,因而通过阀门的压力损失也相应的小了。
3、柱塞式截止阀:这种形式的截止阀是常规截止阀的变型。在该阀门中,阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开,并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换,可以采用各种各样的材料制成,该阀门主要用于“开”或者“关”,但是备有特制形式的柱塞或特殊的套环,也可以用于调节流量。
闸阀
闸阀是作为截止介质使用,在全开时整个流道直通,此时介质运行的压力损失小。闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质,闸板在局部开启状况下可以引起闸门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀。从结构形式上,主要的区别是所采用的密封元件的形式。根据密封元件的形式,常常把闸阀分成几种不同的类型,如:楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。最常用的形式是楔式闸阀和平行式闸阀。
此类型阀门的作用是只允许介质向一个方向流动,而且阻止反方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。其中止回阀就属于这种类型的阀门,它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构,还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置,阀瓣设计在铰链机构,以便阀瓣具有足够有旋启空间,并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成,也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面,这取决于使用性能的要求。旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的信道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少在生产过程中,为了使介质的压力、流量等参数符合工艺流程的要求,需要安装调节机构对上述参数进行调节。调节机构的主要工作原理,是靠改变阀门阀瓣与阀瓣与阀座间的流通面积,达到调节上述参数的目的。属于这类阀门的统称为控制阀,其中分为依靠介质本身动力驱动的称为自驱式控制阀如减压阀、稳压阀等,凡领先上来动力驱动的(如电力、压缩空气和液动力)称为他驱式控制阀,如电动调节阀、气动调节阀和液动调节阀等。
电力驱动的阀门
电力驱动阀门是常用的驱动方式的阀门,阀门电动装置的特点如下:1)启闭迅速,可以大大缩短启闭阀门所需的时间;2)可以大大减轻操作人员的劳动强度,特别适用于高压、大口径阀门;3)适用于安装在不能手动操作或难于接近的位置,易于实现远距离操纵,而且安装高度以不受限制;4)有利于整个系统的自动化;5)电源比气源和液源容易获得,其电线的敷设和维护也比压缩空气和液压管线简单得多。
阀门电动装置的缺点是构造复杂,在潮湿的地方使用更为困难,用于易爆介质时,需要采用隔爆措施。
阀门电动装置按所驱动的阀门类型不同,可分为Z型和Q型两大类。Z型阀门电动装置的输出轴可以转出很多圈,适用于驱动闸阀、截止阀、隔膜阀等;Q型阀门电动装置的输出轴只能旋转90º,适用于驱动旋塞阀、球阀和蝶阀等。按其防护类型有普通型、隔爆型(以B表示)、耐热型(以R表示)和三合一型(即户外、防腐、隔爆,以S表示)。
阀门电动装置一般由传动机构(减速器)、电动机、行程控制机构、转矩限制机构、手动-电动切换机构、开度指示器等组成。
气动和液动阀门
气动和液动阀门是以一定压力的空气、水或油为动力源,利用气缸(或液压缸)和活塞的运动来驱动阀门的,一般气动的空气压力小于0、8MPa,液动的水压或油压为2、5MPa~25MPa。
回转型气、液驱动装置用于驱动球阀、蝶阀或旋塞阀。液动装置的驱动力大,适用于驱动大口径阀门。如用于驱动旋塞阀、球阀和蝶阀时,必须将活塞的往复运动转换面回转运动。
