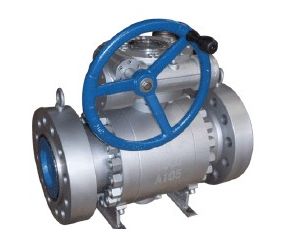

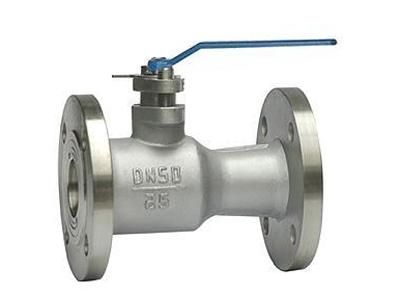

Q341F手动蜗轮铸钢球阀   发布时间:19-07-08

 Q341F蜗轮浮动法兰球阀是一种重要的阀门类型,广泛应用于石油化工,长输管道等领域。
球阀的关闭部分是带球或球的一部分的球,带球阀的球
杆旋转以打开或关闭阀门。
在各种阀门中,球阀的流动阻力最小。当全直径球阀打开时,球通道,阀体通道和连接管的直径相等,形成一个直径,介质
它几乎可以流动没有损失。
当球阀旋转90°时,它可以完全关闭并快速打开和关闭。
与同规格的闸阀和截止阀相比,球阀体积小,重量轻,便于管道安装。


二、Q341F手动蜗轮铸钢球阀主要部件和材料:

序号
NO
零件名称材质
GBASTM
1阀体WCBA2116-WCB
2密封圈PTFEPTFE
3球体1C18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石体WCBA216-WCB
7垫片

柔性石墨+不锈钢

B12.10-304F/.G
8填料PTFEPTFE
9填料压盖WCBA2116-WCB
10定位片25A105
11挡圈65MnAISI 1066
12手柄K33A47-667
Gr.32510
13阀杆1Cr33A276-410
14螺钉35A193-B7
15止推垫片PTFEPTFE


三、Q341F手动蜗轮铸钢球阀技术规范:
设计依据国标系列美标系列
设计标准GB/T12237AP16DANSI B16.34
法兰连接结构长度GB/T12221AP16DANSI B16.10
结构长度(焊接)GB/T15188.1AP16DANSI B16.10
连接法兰GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端GB/T12224ANSI B16.25
试验和检验GB/T9092AP16DAP1598
