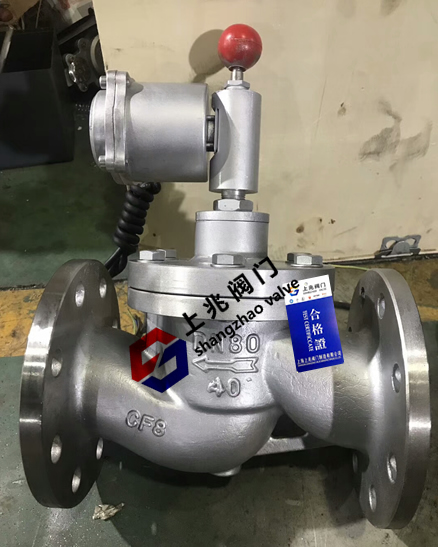

ZCRB-16C-80防爆燃气紧急切断阀   发布时间:18-09-14



一、ZCRB-16C-80防爆燃气紧急切断阀--概述

ZCRB-16C-80防爆燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置,主要应用于以下场合:

1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气体阀门,切断燃气的供给,及时制止恶性事故的发生。

2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时,自动快速关闭供气阀门,停止燃料的供给。

3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时,自动切断大厦内的燃气供应,防止煤气爆炸的发生。

4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀,可在中央控制室内集中控制,远距离遥控,紧急关闭事故现场的管线供气。

本系列产品具有极佳的技术性能,低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体,广泛应用于供气管网系统,燃气热能工厂车间,燃气锅炉房及住宅居所的安全设施。


二、ZCRB-16C-80防爆燃气紧急切断阀功能及工作原理
燃气紧急切断阀是常开型脉冲触发式型电磁阀,具有事故自锁及手动复位功能。
1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
2、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自锁状态。此时即使撤去电源,阀门仍处于自锁关闭状态,不会重新自动打开。
3、本阀采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使本阀达到目的开关省力、快速。
4、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
根据客户要求也可提供断电关闭的常闭型紧急切断阀。



三、ZCRB-16C-80防爆燃气紧急切断阀--技术参数:

1、适用于煤气、天然气及液化石油气。

2、阀门规格:螺纹连接 G1/2“、G3/4”、G1“;法兰连接 DN25~350

3、工作压力:0.5bar~6bar

4、电气防护等级:CEI IP65/IP67

5、防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5

6、工作电压及电功率:交流 AC220V,50Hz/14V;直流 DC12V/8.5W,DC24V/8.5W

7、操作系数:不间断输出或脉冲型

8、电气连接:插件(不分正负极)

9、线圈功率:≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W   线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W  线圈型号:ZCLF-1(2)

10、工作环境温度:-15~60℃

11、密封材料:NBR橡胶

12、阀体材质:黄铜、不锈钢、碳钢

13、阀门关闭时间:少于1秒


四、燃气紧急切断阀手动复位操作过程

当阀门被切断,管道漏气故障排除后,工作人员需要手动复位时,用力向上提拉 手动复位杆,听到“咔”的一声,说明阀门完全被打开。此时,即使松开手,也不会被切断。(除非再给阀门线圈通电)。

注:手动复位必须在电磁阀线圈断电时操作。

五、ZCRB-16C-80防爆燃气紧急切断阀--性能规范:

压力等级
常温试验压力
壳体
密封
低气压密封
公称压力(MPa)
1.6
2.4
1.76
0.6
2.5
3.75
2.75
0.6
4.0
6.0
4.4
0.6
适用温度
-15~60℃
