不锈钢球阀内部结构及特点   发布时间:22-01-17

上海上兆阀门为您提供不锈钢球阀结构原理,对不锈钢球阀内部结构的设计感到疑惑和好奇,那么不锈钢球阀的结构是什么样子的,下面上兆阀门以线切割后的球阀解剖图,可以清楚的看出球阀的球体、阀座密封、阀杆结构等图片。

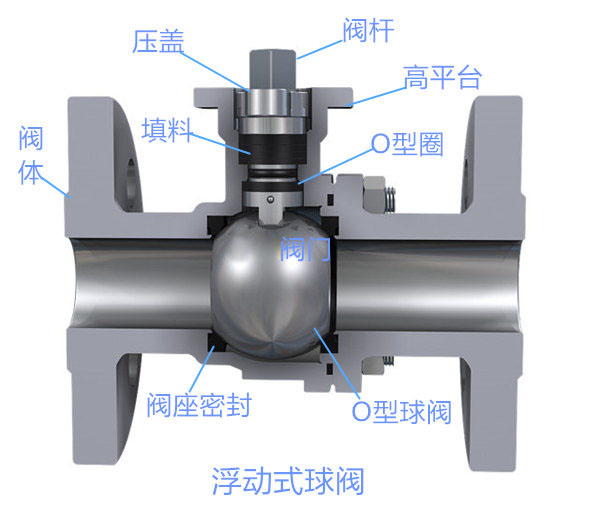

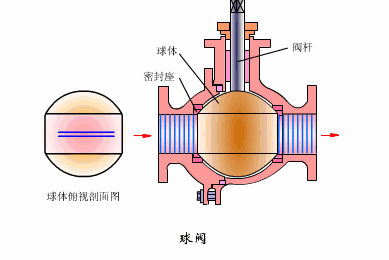

不锈钢浮动式球阀内部结构



1、O型浮动式球阀采用全通径或缩径设计,流通阻力小。
2、阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。
3、阀杆采用内装式,轴肩及聚四氟乙烯(或增强石墨)推力垫结构防止阀杆因管道内压力 而吹 出,同时聚四氟乙烯(或增强石墨)材料减小阀门的启闭扭矩,使操作更为省力。
4、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免因静电打火点燃易燃介质。确保系统安全。
5、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。

不锈钢固定式球阀内部结构

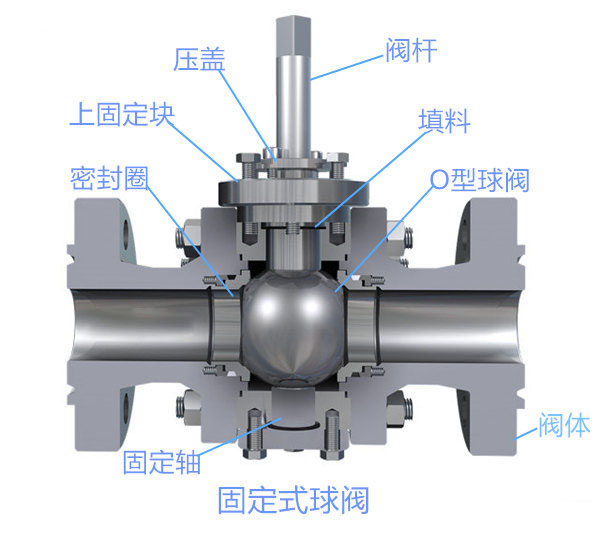

固定式球阀内部结构图
1、流体阻力小,其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

不锈钢V型球阀内部结构

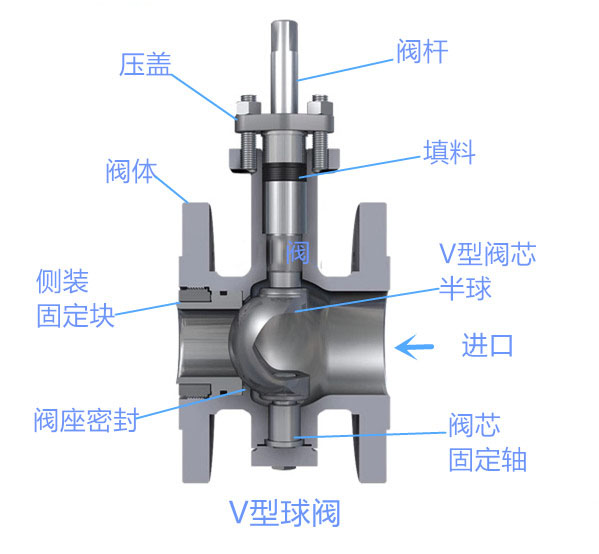

V型球阀内部结构图
V型球阀属于固定球阀,也是单阀座密封球阀,调节性能是球阀中最佳的,流量特性是等百分比的,可调比达100:1。它的V型切口与金属阀座之间具有剪切作用,特别适合含纤维、微小固体颗粒、料浆等介质。适用于经常操作,启闭迅速,轻便,流体阻力小,结构简单,相对体积小,重量轻,便于维修,密封性能好,不受安装方向的限制,介质的流向可任意,无振动,噪声小。

L型三通球阀内部结构

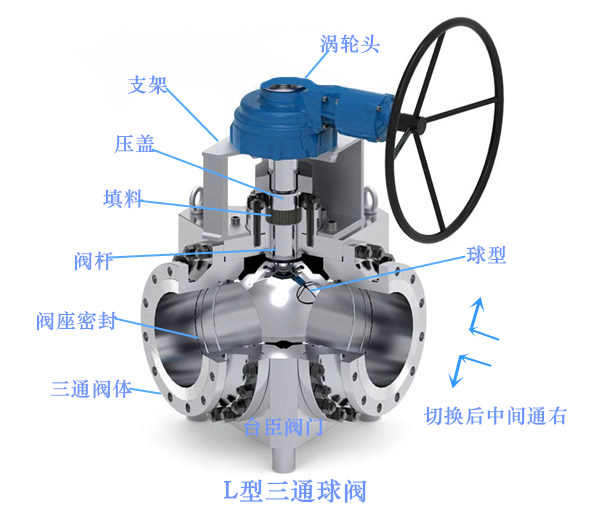

L型三通球阀内部结构图
1、气动三通球阀、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化
2、三通球阀使用寿命长,流通能力大,阻力小
3、三通球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。
不锈钢球阀结构特点
一、耐磨;由于硬密封球阀的阀芯是合金钢喷焊,密封圈是合金钢堆焊,所以硬密封球阀在开关时不会产生太大的磨损。(它的硬度系数为65-70):
二、密封性能好;由于硬密封球阀的密封是采用人工研磨,直到阀芯与密封圈完全吻合才能使用。所以他的密封性能是可靠的。
三、开关轻;由于硬密封球阀的密封圈底部采用弹簧使密封圈与阀芯紧紧抱在一起,所以在外界力量超过弹簧的预紧力时开关非常轻。
四、使用寿命长:已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。
气动球阀结构简单紧凑,密封可靠,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,主要用于截断或接通管路中的介质,亦可用于流体的调节与控制。
气动球阀与其它种类阀门相比,具有角行程输出扭矩,开启迅速、平稳可靠,适用广泛,以及以下一些优点:
1、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平稳灵活。
2、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程中产生的静电导出。
3、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,故气动球阀的使用寿命长。
4、流体阻力小:气动球阀是所有阀门分类中流体阻力最小的一种,即使是缩径气动球阀,其流体阻力也相当小。



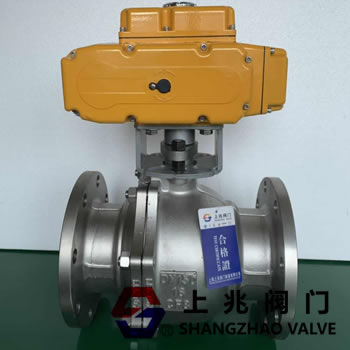

不锈钢球阀

以上就是不锈钢球阀内部结构和不锈钢球阀结构特点详细介绍,综上可以看出球阀可以分为紧急切断阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、浮动球球阀、铸钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、气动球阀、电动球阀、卡套球阀、焊接球阀,如有不明白的可以联系我们客服人员给您免费解答。
