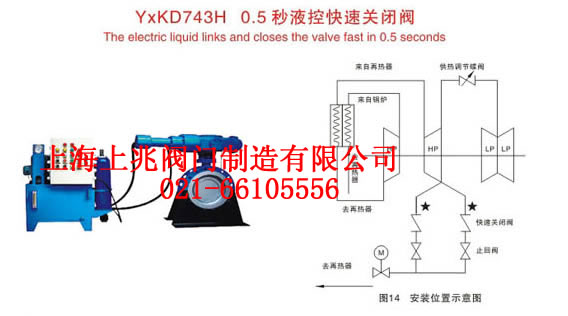

一 、阀门概述
该阀采用采用本体密封和油缸快速泄油的特殊方式,保证了该阀能够快速切 断。 快速切断部分由阀门本体、快切油缸、液控系统和电控系统组成。
二 、阀门设计选用标准
1.阀门的结构长度标准按GB/T12221—2005 2.阀门的连接法兰标准按GB/T9113.1—2000 3.阀门压力试验与检验标准按GB/T13927-1992
三 、阀门主要零件材料
四 、阀门主要性能规范
五、阀门的安装及调试 1.阀门可安装在水平或竖直管道,安装时,阀杆水平。 2.介质流向:由有阀杆端流入,另一端流出。 3.安装前检查各部位螺栓,螺栓不能有松动现象;检查阀门驱动部分,阀门应转动灵活,检查阀门内腔,阀门内腔应洁净。 4.阀门在管道上安装接线调试时,为了防止发生意外,首先将阀门手动打开 到约45%的位置,然后进行调试。阀门在正式运行前应处于关闭状态。 六、阀门的运输及存放 1.阀门在运输和存放时应处于关闭状态,长时间存放应在各运动部位加油封存。 2.阀门应存放在于燥处,不得露天存放。 3.阀门在运输和存放时,不得磕碰。
第2页 <!--[if !supportLists]-->一、<!--[endif]-->概述
<!--[if !supportLists]-->1.<!--[endif]-->控制阀组: 由液控单向阀、电磁换向阀及插装阀组成,详见系统原理图。
<!--[if !supportLists]-->2.<!--[endif]-->快速油缸: 由专用油缸和弹簧构成。
3.传动箱: 由箱体、拨叉、传动杆组成。 由以上部分组成的液控系统,通过主系统动力源提供的动力实现对快切阀门的开、慢关、快关、游动的工艺控制。
<!--[if !supportLists]-->二、<!--[endif]-->主要技术参数 <!--[if !supportLists]-->1. <!--[endif]-->液压部分 快速油缸缸径:200mm 油缸行程: 148mm 供油压力:1.1MPa、2MPa 工作压力:1.1MPa 、2MPa 供油流量:10~15 1/min 工作介质:YB—N46抗磨液压油 油液清洁度:NAS1638中规定的6—7级 工作油温:20℃—50℃ 电磁阀电压:DC 24V 功耗35W 得电快关 是源电压:AC220V,功耗100W
<!--[if !supportLists]-->2. <!--[endif]-->机械部分
推力:62800N(2MPa 时 力臂:93mm 输出力矩:5840N.m(开启阀门时) 游动角度:6~8° 快关时间:0.5~1秒可调 快关缓冲角度:5~10° 慢开时间:≤40秒
⒊ 电器部分 见电器说明书
第3页 <!--[if !supportLists]-->三、<!--[endif]--> <!--[endif]--> ``````由原理图和装配图可知:当压力油进入时,“快关电磁阀”不得电,压力油经“快关电磁阀”分两路(原理图中虑线所示):一路压力油进入“插装阀”,在压力油的作用下,“插装阀”关闭,使快关单元封闭;另一路压力油进入“慢关电磁阀”,然后进入液压油缸,阀门打开;当“慢关电磁阀”1DT得电时,液压缸的油回油箱,阀门慢关。 快关时,“快关电磁阀”2DT得电,“液控单向阀”关闭,进油口压力油被截止;插装阀的控制油(原理图中虑线所示)回油箱,“插装阀”打开,油缸的油经插装阀快速回油箱,阀门实现快速关闭。
由原理图可知,当主系统动力油进入本液压系统时后,一是将快关单元关闭,二是打开液控单向阀,压力油进入油缸,打开阀门。 只要主系统的压力油进入本液压系统,压力油就会直接进入油压油缸,使阀门开启,实现慢开。当需要紧急切断阀慢关时,1.1DT得电,使油缸压力油腔卸荷。紧急切断阀由于流量阻尼作用慢速关闭。 当需要紧急切断阀快速关闭时。2DT得电,使紧急切断控制油路卸荷从而打开快关单元,以达到大流量卸荷的目的,此时紧急切断阀在弹簧力作用下将迅速关闭。 快速关闭阀的游动:当电磁阀1DT得电后,阀门开始关闭,阀门关闭6-8度时,1DT失电,阀门开启,如此往复几次实现阀门的游动。
电磁阀的动作顺序见下表
在液压油缸的端面上有一节流阀,是调节油缸缓冲快慢的。顺时针调节缓冲加慢,逆时针调节缓冲变快。
<!--[if !supportLists]-->四、<!--[endif]-->接口说明
本执行器对外有两个接口(见原理图及外形图) 即:⒈压力油进口:DN10高压胶管 M22×1.5 ⒉回油管: DN40高压胶管M52×2
<!--[if !supportLists]-->五、<!--[endif]-->安装要求
由于快速切断阀TRT系统安全装置,事故时必须在极短时间内关闭,要求执行器液压系统的油缸在极短时间内快速运动,此时液压系统内有多达每分钟630升的油液涌入回油管路,所以对执行器安装提出如下要求: 1.执行器液压系统的所有回油必须用单独的回油管路引回动力源油箱。 2.回油管路必须高于油箱,以确保该管路基本不存油,快速回油无阻力。 3.回油管路靠近快速切断阀执行器端,必须至少有长度为1.5~2米管径为100mm的管道,用于将系统回油管接入其上。 4.液压系统与危机保安器相连的管路管径必须≥DN15,危急保安器进口不能装滤油器或滤网,以便危急保安器打开时,该回路压力瞬间降至零压。
<!--[if !supportLists]-->六、<!--[endif]-->安全操作要求
1.初次运行前应检查各相关部位是否处于正常状态,外接油管连接是否正确无误,各相关人员是否到岗。检查无误再开机运行。 2.运行过程中如发现系统某一环节有漏油的现象发生等,应及时处理,不许漏油状态下运行,在处理漏油时,一定要保证处理过程的绝对清洁,保证外部污物不至于由于检修而侵入系统,以防带其他故障。 3.工作过程中如发现压力表或压力变送器指示不正常,应及时处理,以免指示错误而导致判断失误造成意外故障。 4.该液控系统清洁度直接决定了主机系统是否正常运行,而首当其冲的是控快关的元件,故应定期检查系统油液清洁度,如发现不能达到NSA1638中6-7级应及时处理。在大修设备时,各相关部分必须绝对保证系统清洁达到NSA1638中6-7级时,系统才可以进入正常运行状态。 一、外形及连接尺寸
<!--[if !supportLists]-->七、<!--[endif]-->常见故障的处理
|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
