气动带手轮液化气紧急切断阀   发布时间:20-08-20

1.气动带手轮液化气紧急切断阀-产品概述:

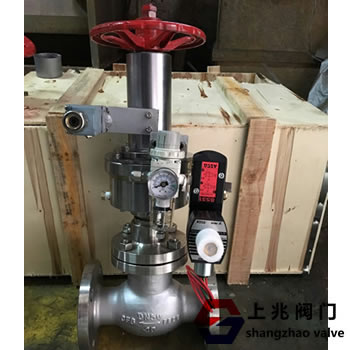

 SQDQ421F气动带手轮液化气紧急切断阀在气动紧急切断阀的原始基本结构中增加了手轮驱动功能。在没有气源/动力的情况下,可以手动打开/关闭截止阀。
确保企业的正常生产。
 SQDQ421F手动气动紧急关闭阀使用气源控制阀门的关闭,以便在发生事故时发生在管道或储罐上时,工作人员迅速通过控制室触摸开关,电磁阀立即通电,气源迅速关闭阀门。
适用于氨气/储气罐以及可切断管道入口和出口处流量的安全阀。
气动紧急关闭装置截止阀结构装有低熔点易熔合金塞,易熔金在外部温度≥80°C时熔化,从而阻塞空气管道并释放压力。
液氨紧急关闭阀迅速关闭,以保护储罐系统的安全。


压力等级:2.5 / 4.0Mpa
气缸工作压力:0.3- 0.6Mpa
工作温度:-40〜+ 80℃
使用介质的气瓶:氮气,无水空气
使用介质:天然气,液化气,液氨,气体
融化时间:±70℃
关闭时间:≤5秒
气缸打开压力; ≥0.3-0.6Mpa
主体材料:铸钢,不锈钢:304,316,316L
弹簧:50CrVA弹簧钢
气缸,活塞:球墨铸铁
密封圈,O形圈:PTFE,丁腈橡胶
 3。作用原理和结构描述:
 1。对气源加压时,先导阀打开,通过阀盘与阀盘之间的导向槽在进口端释放压力,以减小开闭力,从而使截止阀能够轻松快捷地打开。释放气源时,紧急切断阀自动关闭。
 2。气动切断阀配备了一个自动截止装置,用于易于熔化的塞子。当环境温度达到75±5°C时,易熔合金熔化,钢瓶释放压力以自动关闭储罐截止阀。
 3。工位切断阀采用PTFE密封面,具有良好的密封性能。
 4。储罐紧急切断阀的驱动部分与压力阀体分开,因此易于更换气缸和气缸○环的易损件。
 5。主要运动部件由具有良好耐腐蚀性的含铬不锈钢制成。
 5。手动气动紧急切断阀的特殊优点:手动气动紧急切断阀的目的是抗腐蚀性能差且易于穿孔的普通铸钢阀的缺点。根据介质的特定特性,双功能截止阀在阀体材料上使用耐腐蚀钢和碳钢,以添加耐腐蚀合金元素。
它具有抗氨气和气体腐蚀的能力,并且低温可以达到-40°C,从而确保最大程度地利用工作条件。
结构采用日本截止阀技术,阀体全部精密铸造,有效解决了化工管道普通阀密封性能差,易泄漏的问题。6.手动气动紧急切断阀要注意的事项:
切断阀缸的开启压力≥0.3-0.6Mpa,缸的日常工作压力不得低于0.4MPa,以确保阀门正常运行。
流经阀体的介质应为无杂质和颗粒的气体。
常闭式截止阀;电磁阀断电并耗尽,并且阀自动关闭。
阀在不生产时应每天关闭,以避免弹簧的长期压缩疲劳失效并降低截止阀的密封性能。
影响正常工作和生产。
常开截止阀;电磁阀通电吸气,气压关闭阀。
关闭电磁阀以排气,然后阀重新打开。
