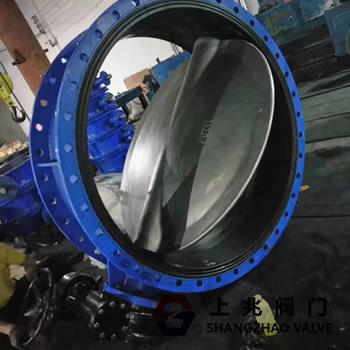

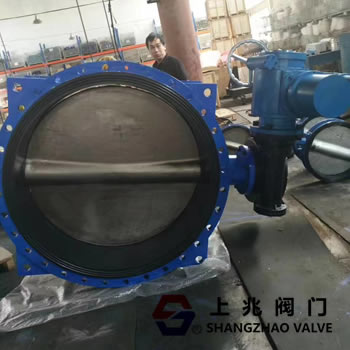

球墨铸铁法兰蝶阀D341X-16Q   发布时间:20-12-08

球墨铸铁法兰蝶阀D341X-16Q--产品概述
球墨铸铁法兰蝶阀D341X-16Q可用于切断介质并调节介质流量。根据用户要求,驱动装置可以是手动,电动,气动等。上海上兆蝶阀选用不同材质的零件,并配有不同材质的密封环,可以适应不同的介质和工作条件,以达到紧急切断阀的成本和性能。
它是管道的首选常规蝶阀。适用于温度≤120℃或≤150℃,公称压力≤1.6MPa的给排水,排污,食品,供热,煤气,造船,水电,冶金,能源系统,纺织等行业。


结构简单,流阻系数小,流动特性趋于平直,不会残留杂物。
它具有重量轻,安装方便,驱动扭矩小的优点。
D341X球墨铸铁法兰蝶阀的工作原理:蝶板的旋转中心,即蝶板的中心。阀杆位于阀体的中心线和蝶板的密封表面部分上。旋转90度即可打开和关闭蝶板。
阀座座由合成橡胶制成。
上兆阀门认为,蝶板的外密封表面在关闭时会挤压合成橡胶阀座,并且阀座会弹性变形以形成弹力作为密封压力,以确保蝶阀的密封。
 D341X球墨铸铁法兰蝶阀--产品特点
★驱动方式可以是手动,电动或气动。
☆流动特性趋于平直,调节性能好。
◆可以更换密封件,并且该密封件可靠地实现了双向密封。
◇小巧轻便,易于拆卸和维修,可安装在任何位置。
■结构简单紧凑,操作扭矩小,旋转90°迅速打开。
□根据用户要求,可以在蝶板上喷涂尼龙或PTFE等涂层。
▲蝶板与阀杆之间的连接采用无针结构,克服了可能的内部泄漏点。
△蝶板的外圈为球形,提高了密封性能,延长了阀门的使用寿命。在压力下打开和关闭50,000次以上后,仍保持零泄漏。
☆设计制造:GB12238结构长度:GB1222113系列法兰连接尺寸:GB4216 D41J半衬里橡胶蝶阀
