止回阀种类之对夹式止回阀篇   发布时间:18-11-26

对夹式止回阀特点:减轻管道重量和生产经验成本,具有开关灵敏和密封性能佳只有点,使用于液化气、天然气、蒸汽、化工、液化石油气等行业管道。为您推荐一下对夹式止回阀种类:

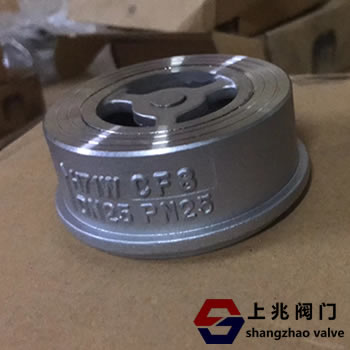

H71H对夹升降式止回阀

H71H对夹式升降式止回阀由阀体、阀瓣、弹簧等组成,水平或垂直安装于管路系统,防止介质倒流。

H71H对夹升降式止回阀--性能参数:

型号公称通径试验压力工作温度适用温度
壳体密封
H71H-16Q1.62.41.76≤235℃水、蒸气、油品等
H71H-25Q2.53.752.75≤235℃
H71W-25H≤300℃
H71W-25P≤200℃硝酸等腐蚀性介质
H71W-40H4.06.04.4≤300℃
H71W-40P≤200℃水、蒸气





H74H对夹圆型止回阀是一种超薄形止回阀,它具有结构简单,外形美观、重量轻,安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。


1、水锤压力小、阀瓣行程短、且有弹簧辅助关闭、关阀速度快。H76W与H76H型的水锤压力只有H44H型的1/2—1/5。
2、结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利,并能大量节约材料、降低造价。H76型的结构长度只有H44H 的1/4~1/10;H76型的重量只有H44型的l/4~1/10;流体阻力小,流体阻力系数为2.6~0.7,随着阀门口径的增大,流体组力系数减 小。
3、可水平安装或垂直安装,重量轻.不必为阀门设置支座。
4、开启压力很小,阀瓣在很小的压差下就能完全打开。
5、阀门为整体结构、简单紧凑,阀门关闭时冲击力注,水锤压力小,阀门帮命长,可靠性高。


H77X蝶形止回阀:
一、H77X蝶形止回阀--概述
H77X蝶形止回阀适用于高层建筑给水管网,有一定化学腐蚀性介质管网、安装空间有限制的管网,还适用于污水管网。
二、H77X蝶形止回阀--特点
1、密封阀座采用多条窄带设计,阀座直接硫化到阀体上,使密封可靠性大大提高,达到完全密封,实现零泄漏。
2、结构性能安全可靠,抗干扰性强,关闭速度快,水头损失小。
3、结构长度短,刚性好,安装方便。
4、主要零部件材质可选范围宽,使用介质范围广。
