对夹式止回阀的用途与结构特点   发布时间:18-05-28

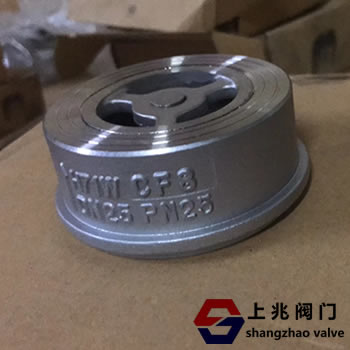

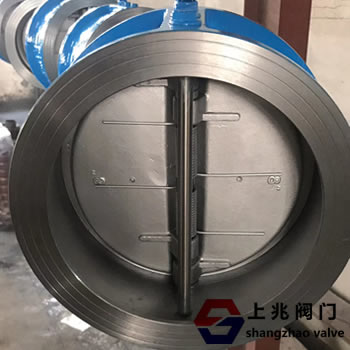

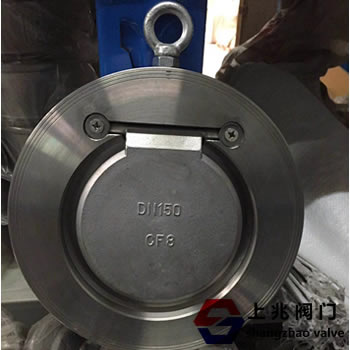

对夹式止回阀的使用及其结构特点

首先,使用夹式止回阀
止回阀安装在管道系统中。其主要功能是防止介质回流。止回阀是一种根据介质压力打开和关闭的自动阀。圆片式止回阀适用于公称压力PN1.0MPa〜42.0MPa,Class150〜25000,公称通径DN15〜1200mm,NPS1 / 2〜48,工作温度-196〜540℃的各种管路,用于防止介质回流。通过选择不同的材料,可应用于各种介质,如水,蒸汽,油,硝酸,醋酸,强氧化剂和尿酸等。

其次,夹式止回阀的主要材料
有碳钢,低温钢,双相钢(F51 / F55),钛合金,铝青铜,INCONEL,SS304,SS304L,SS316,SS316L,铬钼钢,蒙乃尔合金(400/500),20#合金,哈氏合金和其他金属材料。

三,对夹式止回阀的标准和规格
1.设计和制造:API594,API6D,JB / T8937
2,结构长度:API594,API6D,DIN3202,JB / T8937
3,压力,温度等级:ANSI B16.34,DIN2401,GB / T9124,HG20604,HG20625,SH3406,JB / T74
4,检测:API598,JB / T9092
5,管道法兰:JB / T74〜90,GB / T9112-9124,HG20592〜20635,SH3406,ANSI B 16.5,DIN2543-2548,GB / T13402,API605,ASMEB16.47

第四,对夹式止回阀的结构特点
1,结构长度短,结构长度为传统法兰止回阀的1/4〜1/8
2,体积小,重量轻,重量只有传统法兰止回阀的1/4〜1/20
3,阀瓣关闭快,水锤压力小
4,可以使用水平管道或垂直管道,易于安装
5,流路畅通,流体阻力小
6,敏感,密封性能好
7,瓣短行程,关闭小的影响8,整体结构简单紧凑,外形美观
9,使用寿命长,性能可靠
