一、氨气紧急切断阀--概述：

QDQ421F氨气紧急切断阀适用于氨气/燃气储罐，管道出入口控制切断流量的安全阀门。在设备故障、腐蚀破坏、密封失效,在出现或紧急情况时,用以切断上游气体来源,避免事故范围扩大,控制事故影响,减少事故损失。

气动紧急切断阀装有低熔点(易熔合金)的塞子，在外界≥80℃温度易熔合金熔化堵塞气管泄压切断阀迅速关闭,保证储罐系统的安全。

氨气紧急切断阀(气动紧急切断阀)由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。紧急切断阀的气源要求经过滤的(压缩空气)氮气。

二、氨气紧急切断阀--性能规范:

压力等级：2.5/4.0Mpa

气缸工作压力：0.3-0.6Mpa

使用温度：-40~+80℃

气缸使用介质：氮气、无水空气

使用介质：天然气，液化气，液氨 ,气体

熔闭时间：±70℃

关闭时间： ≤5秒

气缸开启压力； ≥0.3-0.6Mpa

阀体材料：铸刚，不锈钢。304,316,316L

弹簧：50CrVA(弹簧钢)

气缸，活塞：球墨铸铁

密封圈，O型圈：聚四氟乙烯，丁晴橡胶

类型：气动/常闭式.常开式   铸刚/不锈钢

三、氨气紧急切断阀--安装尺寸单位:(mm)

四、氨气紧急切断阀--应用操作规程

气动切断阀气缸开启压力≥0.3-0.6Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。
紧急切断阀不宜长时间开启，避免弹簧疲劳失灵。

SQDQ421F 手动气动紧急切断阀

一、手动气动紧急切断阀--产品概述：

SQDQ421F手动气动紧急切断阀是在气动紧急切断阀原基础结构上增加了手轮驱动，在没有气源/电源的情况下，可以通过手动来开启/关闭切断阀。保证企业的正常生产。

SQDQ421F手动气动紧急切断阀利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭阀门。适用于氨气/燃气储罐，管道出入口控制切断流量的安全阀门。

气动紧急切断阀结构装有低熔点（易熔合金）的塞子，在外界≥80C温度（易熔金）熔化，堵塞气管泄压。液氨紧急切断阀迅速关闭，保护贮罐系统的安全。

二、手动气动紧急切断阀--性能规范:

压力等级：2.5/4.0Mpa

气缸工作压力：0.3-0.6Mpa

使用温度：-40~+80℃

气缸使用介质：氮气`无水空气

使用介质：天然气，液化气，液氨 ,气体

熔闭时间：±70℃

关闭时间： ≤5秒

气缸开启压力； ≥0.3-0.6Mpa

阀体材料：铸刚，不锈钢：304,316,316L

弹簧：50CrVA（弹簧钢）

气缸，活塞：球墨铸铁

密封圈，O型圈：聚四氟乙烯，丁晴橡胶

三、作用原理和结构说明：

1.当气源给压时，先导阀开启，通过与阀瓣之间的导槽是进口端卸压，以减小启闭力，使切断阀开启省力而迅速，当气源卸压时紧急切断阀自动关闭。

2.气动切断阀设有易熔化塞自动切断装置，当环境温度达到75±5℃时易熔合金熔化，气缸卸压，使贮罐切断阀自动关闭。

3.站用切断阀采用聚四氟乙烯密封面，密封性良好。

4.储罐切断阀驱动部分和受压阀体分开，容易更换气缸易损件及气缸○型圈。

5.主要运动部件采用含铬不锈钢，耐蚀性良好。

四、主要外形尺寸和连接尺寸(参照构图)：

五、手动气动紧急切断阀--特别优点：

手动气动紧急切断阀针对普通铸刚阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，双功能切断阀在阀体材料上选用耐腐蚀钢（碳素钢添加耐蚀合金元素），可耐氨气、燃气腐蚀，低温可至－40℃,最大限度保证工况条件使用要求。结构采用日本切断阀技术，阀体全部利用精铸，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。

YG41H/W 液氨限流阀

一、YG41H/W液氨限流阀--特点：

液氨限流阀，当管道或附件由于破损导致向外界直接泄漏，引起流速急速加大，使管道内的介质流量超过阀门的设定值时，在介质和压差的代同作用下，阀门将自动关闭，阻止事故的进一步扩大。事故排除后，阀门将自动重新恢复至运行状态。适用于安装在罐区管道或装卸管道的进出口处。

二、YG41H/W液氨限流阀--性能规范：

三、YG41H/W液氨限流阀--连接尺寸：

AQ41F-25C 液氨专用球阀

一、液氨专用球阀--产品概述：

AQ41F-25C液氨专用球阀针对普通铸钢阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用球阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素)，可耐燃气、液氨腐蚀,低温可至－40℃- 120℃,最大限度保证工况条件使用要求。广泛用于石油、化工、制药、化肥等行业。

二、液氨专用球阀--密封优点：

液氨燃气专用球阀最主要的阀座密封圈材料就是聚四氟乙烯(PTFE)，它对几乎所有的化学物质都是惰性的，且具有摩擦系数小、性能稳定、不易老化、温度适用范围广和密封性能优良的综合性特点。

三、液氨专用球阀--性能规范:

公称压力PN(MPa):1.6-4.0

试验压力PS(MPa):2.4-6.4

适用介质:氨气、液氨、燃气

适用温度(℃)：-40℃ 80℃

四、液氨专用球阀--主要零件材料：

阀体、阀盖：铸钢、不锈钢

阀杆：碳钢，不锈钢

密封圈、填料：聚四氟乙烯

五、按执行机构分类：

球阀按执行机构分类根据工艺设备不同可选用气动或电动执行机构，分别组成气动球阀和电动球阀，其中气动球阀如要实现比例调节须配阀门定位器，电动球阀如要实现比例调节须选电子式电动执行机构或配伺服放大器等。

气源处理附件：空气过滤减压阀、气源处理三联件。

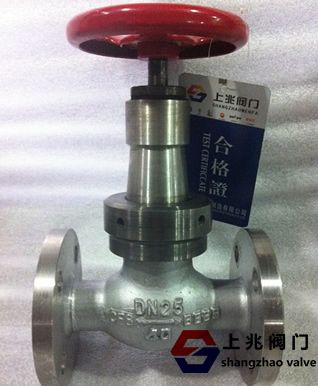

JY41N-40P 不锈钢氨用截止阀

一、不锈钢氨用截止阀--概述：

JY41N-40P不锈钢氨用截止阀，是针对氨气介质输送的特殊要求，并结合国内阀门应用的实际情况，采用新颖的密封形式和可靠的密封结构设计而成。氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氨气,燃气管道的传送，并满足长期可靠使用的要求。其密封性、可维修性、安全性等。

二、不锈钢氨用截止阀--特点:

1.针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用阀在阀体材料上选用耐腐蚀钢（碳素钢添加耐蚀合金元素），可耐氨气、燃气腐蚀，低温可至－40℃,最大限度保证工况条件使用要求。
2.氨用截止阀密封副配对结构型式采用球、平面型，密封自动补偿，达到双重保险的效果，密封性能稳定，无粘着磨损，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
3.产品中法兰采用榫槽密封结构，即使在管道压力波动的情况下，保证中法兰密封绝对可靠。
4.上密封装置中采用多级聚四氟乙烯密封材料，形成组合密封，确保阀门在使用期限内填料函无介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏，甚至造成事故的可能。

三、不锈钢氨用截止阀--标准：

不锈钢氨用截止阀采用V型成型四氟为动密封、以填料压着为初始密封、随着介质压力上升而填料密封性能增强、既具有自密封功能、无需人工维护、适用于高中压输送管道。本阀全部设有倒密封、阀门开启时须将阀门完全全开、使倒密封起作用以增加填料使用寿命、尤其以≧DN200的以高进低出的规格、本阀门开启轻盈、操作力远远小于普通阀门。

四、不锈钢氨用截止阀--性能规范:

试验压力：3.8MPa
填料：F4聚四氟乙烯
阀体.阀盖：铸钢、不锈钢、灰铸铁
填料压盖、阀杆：碳钢、不锈钢、碳钢
适用介质：氨气、燃气、蒸气
适用温度：四氟-40℃+200℃

五、不锈钢氨用截止阀--结构形式：

1、流道：缩孔
2、阀体与阀盖的连接：内压自封式
3、连接端：法兰
4、采用设计标准：ASME B16.34-2004
5、氨用截止阀在GB/T12235标准基础上制定企业标准。企标在材质选用、结构设计上完全根据氨气、燃气介质腐蚀特性和工况要求进行，各项技术参数指标优于明杆截止阀。

六、不锈钢氨用截止阀--原理：

氨用截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。在氨用截止阀由全开位置开始关闭的阶段，随着阀瓣的下降，流体在阀瓣前后造成压差，以阻止阀瓣下降，而且这个阻力随阀瓣下降而迅速增加。
