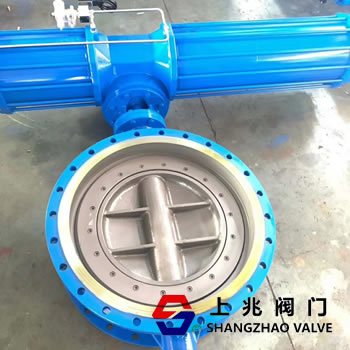

D643F气动紧急切断蝶阀概述：
D643F气动紧急切断蝶阀是工业管道中需要进行快速紧急切断的阀门，一般适用于两位开关、切断的场合，也称为气动开关蝶阀、气动 紧急切断阀。气动紧急切断蝶阀有两种功能双作用及单作用（弹簧复位），其中单作用可提供断气或断电自动复位（气开、气关）功能，可根据使用工况，设计为气开式或气关式，满足用户需求。气动紧急切断蝶阀配行程限位开关、电磁阀、三联件及气源可实现开关操作，并送出二对无源触点信号指示阀门的开关，具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。
1、单作用气动活塞执行机构，防止中途气源断掉弹簧复位功能自动复位关闭阀门。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、连接方式可设计成法兰连接和对夹连接。
4、配行程限位开关、电磁阀、过滤减压阀等附件及0.4-0.8MPa气源可实现开关操作，接收工业自动化控制系统的开关量信号来精确控制阀门开关，从而达到流量、温度、压力等不同工艺参数的开关控制。
公称通径 | DN50～DN600 | 工作温度 | -30℃-180℃ | 公称压力 | PN1.6-2.5MPa | 适用介质 | 中性气体,液体 | 气源压力 | 0.4～0.8MPa | 执行器密封 | 氟橡胶 | 执行器材质 | 铸铝合金 | 连接方式 | 对夹式，法兰 | 控制方式 | 开关动作 | 阀体材质 | 304不锈钢、316不锈钢、WCB铸钢、QT450-10 | 密封材质 | 金属密封、四氟密封、橡胶密封 | 驱动形式 | 气动压缩空气4－8bar | 填料材质 | 石墨 | 控制方式 | 开关两位切断 | 作用形式 | 双作用，单作用（气开式，气关式）弹簧复位 | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
气动紧急切断蝶阀作用原理说明：
气动活塞执行机构分有弹簧式（单作用）和无弹簧式（双）两种。故障下要求阀全开或关闭时配有弹簧式（靠弹簧的恢复张力复位），故障下要求保位时，配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。
双作用气动执行器
气动紧急切断阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动 气动紧急切断阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动
单作用气动执行器
气动紧急切断蝶阀打开：2口进气、4口排气，推动两活塞分开向两边移动，同时压缩弹簧，输出轴逆时针方向转动 气动紧急切断蝶阀关闭：失气或失电时，弹簧推动两活塞合拢向中心移动，输出轴顺时针方向转动
|
