远程控制液氨切断阀   发布时间:19-06-05

一,0QDQ421F远程控制液氨切断阀 - 使用
 0QDQ421F远程控制液氨切断阀分为单作用和双作用式,可实现遥控开闭。它只需按下控制按钮,所有其他项目将在指定时间内自动完成。单个按钮安全地打开和关闭以设置紧急停止按钮。
为了确保安全操作,例如安装远程信号反馈系统,可以在遥控室直接学习阀门的运行状态。



二,0QDQ421F远程控制液氨切断阀 - 性能规格

规格
(DN)
公称
压力
(Mpa)
密封
试验
压力
(Mpa)
工作
温度
(℃)
适用

介质
控制气缸部分
阀瓣
开启
高度
(mm)
使用
介质
阀瓣开启
时最大气
压(Mpa)
25
2.5
2.75
-40℃~+80℃
液化石油汽
15
氮气
0.6MPa
-AC220/DC24
40
2.5
2.75
18
0.6MPa
50
2.5
2.75
20
0.6MPa
80
2.5
2.75
27
0.6MPa
250
2.5
2.75
90
0.6MPa

三、0QDQ421F远程控制液氨切断阀--主要零件材料:

 零件名称
材料
阀体
WCB
阀体密封圈
四氟
阀瓣
2Cr13
油缸/气缸
25#钢/球墨
弹簧
4Cr13/60Si12mn
活塞
2Cr13

四、远程控制液氨切断阀作用原理及结构说明:

1、单作用式工作原理:阀门在无外压力操作情况下,阀瓣处于常闭状态,在管道或贮罐系统上使用时,靠电源和气源的压力将阀门打开,在气路的压力使用下阀门处于开启状态,当需要关闭阀门时,可将电源或气源压力泄掉,阀门即自动关。
2、常开式可采用单作用代替或按要求订做。

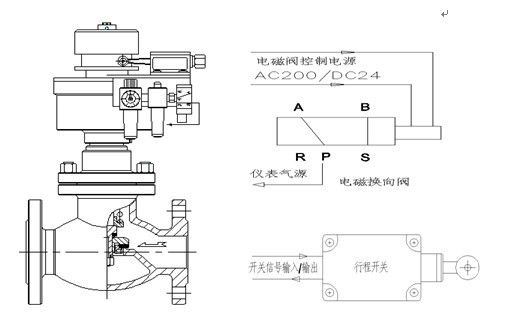

3、双作用式工作原理:当控制器按事先编好的程序对某个电磁换向阀输出一个电信号,该电磁换向阀动作,使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动,活塞带动阀杆,阀杆提动阀芯使阀门开启,切断换向阀电信号,使活塞反向运动使阀门关闭,这种阀门配置称为常闭式。反之,要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现(见下图)
4、阀瓣关闭时,压力是依靠打开泄压阀来实现。
