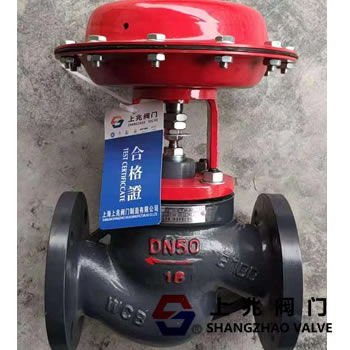

ZMQ-16C-80气动薄膜切断阀   发布时间:20-05-22

1.ZMQ-16C-80气动薄膜切断阀--概述:
 ZMQ-16C-80气动薄膜切断阀配有多弹簧执行器。当阀门接收到来自调节仪器的信号时,它将关闭,打开或更改介质的流向,并实现对过程参数(例如压力,流量,温度或液位)的自动控制。ZMQ气动薄膜切断阀由气动薄膜执行器和阀体组成。具有结构简单,动作灵敏,性能好,体积小,重量轻,易于维护等特点。广泛用于石油,化工,冶金等行业的生产过程自动化控制和远程自动化。 ,电力,印染,环保,食品,医药等。控制环境。气动薄膜切断阀采用顶部导向结构,并配有多个弹簧执行器。它具有结构紧凑,重量轻,动作灵敏,流道呈S型流线型,压降损失小,阀门容量大,拆装方便等优点。紧急切断阀接收来自调节仪器的信号以切断,打开或更改介质的流向,以实现对过程参数(例如压力,流量和液位)的自动控制。
广泛用于石油,化工,冶金,电力,轻工,纺织等各个行业的生产过程自动控制和运输控制系统。超万亿阀有两种类型:膜式和活塞式。密封形式有单座,套筒和双座三位三通阀体三种。密封有两种类型:填料密封和波纹管密封。产品的公称压力等级为PN10、16、40、46,公称直径
范围为DN20〜200mm。
适用的流体温度为-60至450℃。
泄漏级别为IV或VI。
流量特性快速打开。


 2。ZMQ-16C-80气动薄膜切断阀-产品特点:
切断阀采用多弹簧执行器,调节机构由三脚连接,整体高度可降低约30%,重量可减少约30%。 根据流体力学原理,阀体设计为恒定横截面的低流阻流道。额定流量系统的数量增加了30%。  阀的内部有两种类型的密封件和软密封件。 Minke的紧密封型采用硬质合金堆焊,而软密封类型则采用优质材料制成。 平衡的阀内件可改善截止阀的允许压差。 波纹管密封类型形成了一个完整的密封,抵住了正在运动的阀杆,从而阻止了介质泄漏的可能性。 活塞式执行器,操作力大,尺寸大压差。
 3。ZMQ-16C-80气动薄膜切断阀零件材料:
阀体,密封套:HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG1Cr18Ni12MO2Ti
阀芯,阀阀座:1Cr18Ni9T,OCr18Ni12MO2Ti,1Cr18Ni9Ti堆焊司太立合金
套筒,阀芯:1Cr18Ni9T,OCr18Ni12MO2Ti,1Cr18Ni9Ti堆焊司太立合金
填料:PTFE,柔性石墨
波纹膜片:丁腈橡胶夹增强聚酯纤维
弹簧:60Si2Mn
阀杆和推杆:2Cr13,1Cr18Ni9Ti
阀芯和阀芯的软部件:增强聚四氟乙烯
收藏夹:1Cr18Ni9Ti
