常见蝶阀与旋球阀的区别   发布时间:20-05-11

中心蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因而在使用上受到温度的限制、这就是为什么传统上人们认为蝶阀不耐高温的原因。



硬密封旋球阀--工作原理 :

1。主要类型:该阀的主要类型有:蜗轮,电动,气动,液压,气动阀和液压阀,适用于有压力气源和压力液体源的场合。

 2。工作原理:阀芯的密封面为立方体表面,阀座的密封面为锥面。

在密封点,阀座表面实际上是阀芯立方表面的切割表面(见图),因此组合非常完美。

适应(中心自动定位重合)和补偿磨损功能由于旋转中心偏离阀芯的几何中心,当阀芯打开时阀芯体连续缩回和缩回,阀芯体不断前进当阀芯关闭时向外扩展。 实际效果相当于半球阀,闸阀,截止阀和蝶阀的组合。 打开不同的角度变化图:双向流量阀的主要功能是在正向压力下密封良好,当反向或反向压力大于正向压力时密封良好。 当前进压力作用时,中压将阀板向前推,阀杆变形,阀板的密封面压在阀座的密封面上,传递压力,阀座被推向阀体台阶以使密封紧密。 当反向压力作用时,介质压力向后推阀板,阀杆变形,介质压力推动阀座密封面抵靠阀板密封面传递压力,推动阀门阀座位于阀杆的极端变形位置,因此密封良好。

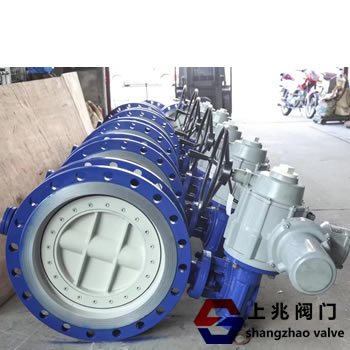

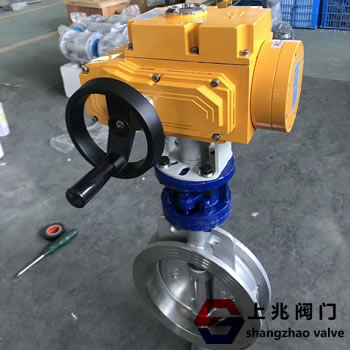

硬密封不锈钢蝶阀结构特点

1、硬密封蝶阀采用三偏心硬密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、根据用户需求,阀门供应网的硬密封蝶阀可以设计成具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
