| 气动低温调节阀 发布时间：19-11-10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

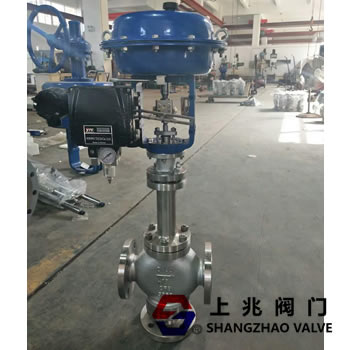

ZMAP-16D气动低温调节阀 ZMAP-16D气动低温调节阀用途: ZMAP-16D气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成，是一种在低温，深冷场合使用的调节阀。采用长颈阀盖保温，配用多弹簧执行结构，具有总体结构紧凑、重量轻、稳定性好等优点。气动低温调节阀阀体采用精密铸造角形结构，材料为铝合金，具有良好的耐低温性。气动低温调节阀由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。气动低温调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。紧急切断阀
 ZMAP-16D气动低温调节阀阀体: 型 式：单、双座为直通单座铸造球型阀；小流量阀为直通锻造阀截止阀 公称通径：G1/2"、G3/4"、20～200mm 公称压力：PN1.6、4.0、6.4MPa紧急切断阀 法兰标准：GB/T9113、JB/T79.1-94、79.2-94等 材 料：铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 阀盖形式：低温型-10～-196℃、超低温型-196～-250℃ 密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 气动低温调节阀执行机构参数: 弹簧范围(KPa) 20～100（标准）、20-60、60-100、40-200、80-240 膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 供气压力 140～400KPa 气源接口 RC1/4" 环境温度 -30～+70℃ 可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 作用形式 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) 型号：ZMAP-16D 气动低温单座调节阀--注意事项 1、应垂直安装于水平管道上，在特殊情况下需要水平或倾斜安装时，一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。 2、应安装在靠近地面或楼板的地方，以便在于维护检修，对装有定位器或手轮机构者，更应保证观察，调整和操作和方便。 3、一般都设置旁通管路，以便在自控系统发生故障或维修时切换到手动操作，不致于停止生产。球阀 4、装有手轮机构时，也可省略旁通管路时行手动操作，还可用于限制的开度。当停止使用时，手轮机构必须恢复到原来空档位置，以利自控系统正常进行。 5、安装时，应使介质流向与阀体指示方向一致。 6、在安装前应对管路清洗污物、焊渣。安装后，使全开，对管路，等进行清洗及试验各连接处的密封性。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
