Z41W-63P不锈钢闸阀发布时间：19-03-17

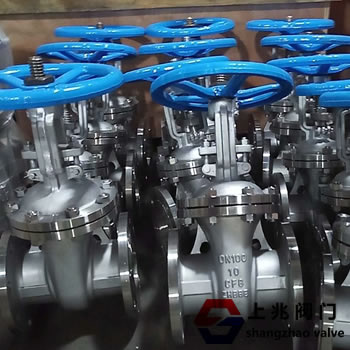

一，Z41W-63P不锈钢闸阀 - 概述

Z41W-63P不锈钢闸阀广泛应用于石油化工，火力发电厂等石油产品，水蒸气管道开启或切断管道中的介质。

其次，Z41W-63P不锈钢闸阀- 功能

1。结构紧凑，设计合理，阀门刚性好，通道平滑，流量系数小。截止阀

2，密封面采用不锈钢和硬质合金制造，使用寿命长。

3，采用柔性石墨填料，密封可靠，操作轻便灵活

4，驱动方式为手动，气动，电动，齿轮传动 \\ n

5，结构形式为弹性楔形单门，刚性楔形单门双闸门 紧急切断阀

三，Z41W不锈钢法兰闸阀 - 实施标准

设计规范：GB / T 12234

结构长度：GB / T 12221

连接法兰：JB / T 79

测试和检验：JB / T 9092

压力 - 温度：GB / T 9131

产品标识：GB / T 12220

四，Z41W-63P不锈钢闸阀 - 性能规格：

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）	工作温度(℃)	适用介质
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

五、Z41W不锈钢法兰闸阀--主要零件材质：

阀体/阀盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名称	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
闸板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
阀杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
压盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

Z41W-63P不锈钢闸阀--主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

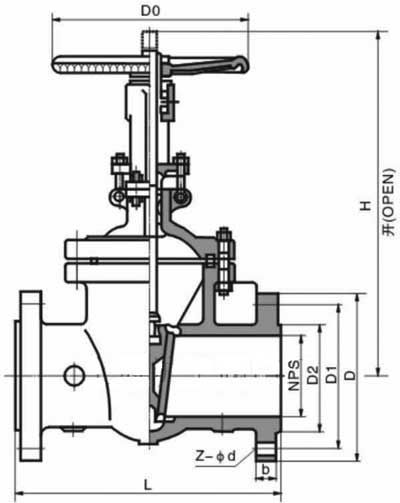

Z41W不锈钢法兰闸阀PN25～PN64外形尺寸图
