对夹式蝶形止回阀   发布时间:19-11-07

型号:H76H-10P H76H-16P

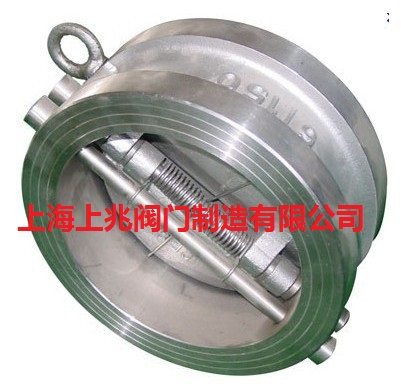

对夹式蝶形止回阀介绍:
H76H型对夹式蝶形止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,对有安装空间限制的场所最为适用。


对夹双瓣蝶形止回阀的主要特点是:
1、对夹双瓣蝶形止回阀结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
2、体积小,重量轻,其重量只有传统法兰止回阀的1/4~1/20;
3、对夹双瓣蝶形止回阀阀瓣关闭快速,水锤压力小;
4、水平管道和垂直管道都可以使用,安装方便;切断阀
5、对夹双瓣蝶形止回阀流到通畅,流体阻力小;
6、动作灵敏,密封性能好;
7、对夹双瓣蝶形止回阀阀瓣行程短,冲击力小;
8、整体结构简单紧凑,造型美观;
9、使用寿命长,可靠性高。
对夹式蝶形止回阀是一种通用单向流体阀门。其重量轻,体积小,容易安装在法兰之间,阀门内部由两个半圆弹簧和板面组成,用销子固定在阀体上弹簧形变使阀板关闭,流体压力又使其开启弹簧的形变很快,这样能保护管道免受水锤破坏。紧急切断阀
安装注意事项:
放置管道时应注意使对夹式止回阀的通过方向与流体流向一致;
安装在垂直放置的管路中。对于水平放置的管路,垂直放置对夹式止回阀;
在对夹式止回阀和蝶阀之间使用一个伸缩管,千万不要将其与其它阀门直接相连;
在阀板操作半径范围内,避免加入管接头和阻塞物;
不要在对夹式止回阀的前面或者后面安装一个变径管;
在弯头附近安装对夹式止回阀时,要注意留有足够大的空间;
在水泵出口安装对夹式止回阀时,至少流出六倍阀门直径的空间以保证蝶板最终受到流体作用。
