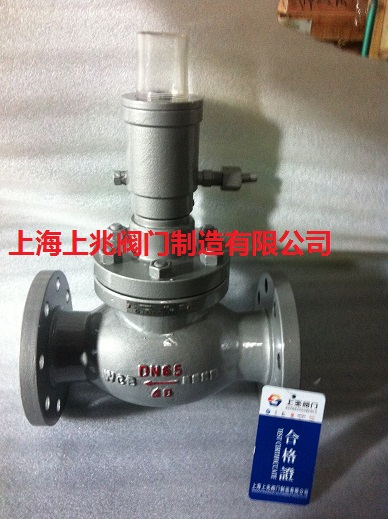

一、QDY421F-16C-100_液动紧急切断阀--概述

QDY421F-16C-100_液动紧急切断阀是一种液动切断阀结合了截止阀,止回阀和液动阀门的优点,采用截止阀的升降结构和止回阀防止介质倒流的原理。切断阀具有极佳的技术性能,低负荷损失和高可靠性,与远距离手摇油泵配套使用,利用手动液压控制阀门开启-关闭。

切断阀安装在液氨,燃气储罐站或者气体管道上,以便在管道或储罐上发生泄漏甚至起火时,工作人员能通过远距离油泵卸压,或80℃高温使(易熔合金)熔化,阀门油缸自动卸压,阀门迅速关闭而止漏。起到保护人身安全作用,切断阀是目前化工危险品截流比较理想选择的产品。



二、QDY421F-16C-100_液动紧急切断阀--性能规范

规格(DN)
公称压力(MPa)
密封试验压力(MPa)
工作温度(℃)
适用介质
控制油缸或气压部分
阀瓣开启高度(MM)
使用介质
阀瓣开启时最大油压或气压(MPa)
25
2.5
2.75



-30℃


~60℃



液化

石油气、

液氨等
15



2#锭子油

或氨气

油3MPa,气0.6MPa
40
2.5
2.75
18
油3MPa,气0.6MPa
50
2.5
2.75
18
油3MPa,气0.6MPa
65
2.5
2.75
22
油3MPa,气0.6MPa
80
2.5
2.75
27
油3MPa,气0.6MPa



三、   QDY421F-16C-100_液动紧急切断阀作用原理及结构说明

1、阀门在无外压力操作情况下,阀瓣处于常闭状态,在贮罐系统上使用时,紧急切断阀与油泵或贮气瓶配套使用,靠手摇油或氨气的压力将阀门打开,在油路或者气的压力使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将油压或者氨气压力泄掉,阀门即自动关闭。

2、阀瓣关闭时,压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。

3、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好下反。

4、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。


四、 QDY421F-16C-100液动紧急切断阀--主要外形尺寸和连接尺寸:

DN
L
D
D1
D2
b
F
Z-Ф
25
160
115
85
65
16
2
4-Ф14
32
180
135
100
78
18
2
4-Ф18
40
200
145
110
85
18
2
4-Ф18
50
230
160
125
100
20
3
4-Ф18
65
290
180
145
120
22
3
8Ф18
80
310
195
160
135
22
3
8-Ф18
100
350
230
190
160
24
3
8-Ф23
125
400
270
220
188
28
3
8-Ф25
150
480
300
250
218
30
3
8-Ф25
200
600
360
310
278
34
3
12-Ф25
250
730
425
370
332
36
3
12-Ф30
300
850
485
430
390
40
3
16-Ф30



 五、 QDY421F液动紧急切断阀--主要零件材料



零件名称
材 料
阀 体
WCB
阀体密封圈
F4
阀 瓣
Cr13
油缸/气缸
Cr13/球墨
弹簧
4Cr13/60SI12mn
活塞
2Cr13




六、保管、安装及使用的注意事项



1、 阀门通路两端必须加护盖,存在在干燥、通风的室内,如长期存放应经常检查,防止锈蚀;



2、 阀门在安装前不要拿掉防尘盖,使阀内无污物存在;



3、 阀门可安装在水平或垂直的管道上使用,安装时去掉防尘盖,管路先用空气吹干净,以免污物带进阀腔内;



4、 阀门每开放12`14小时后,在系统不工作时应及时将阀瓣关闭,避免弹簧长期压缩,降低阀门长期使用的可靠性。





七、可能发生的故障原因及消除方法:

故障现象
原因
消除方法
法兰密封面处渗漏
1、法兰处垫片损伤或密封面碰伤;
2、法兰连接螺栓坚固不均匀。
1、更换法兰密封面垫片;
2、密封面要修好凹凸;
3、均匀紧固法兰连接螺栓。
阀瓣与阀座封面渗漏
1、 密封面处有损伤或有污物;
2、 阀座弹簧失效。
1、 重新修整密封面,去污物;
2、 更换阀座弹簧。
开启阀瓣油缸或气缸渗漏
1、阀门活塞与缸体的损伤;
2、活塞O型圈损坏。
1、修整缸体壁与活塞粗糙度;
2、更换O形圈
