法兰美标不锈钢截止阀发布时间：19-04-14

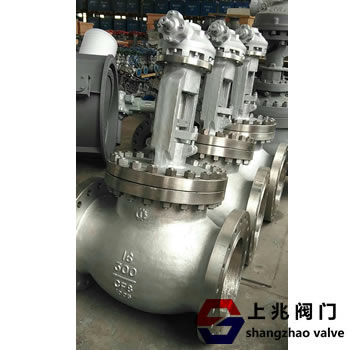

一，J41W法兰美标不锈钢截止阀介绍：

不锈钢美标法兰截止阀美标法兰截止阀阀体采用球形结构，外形美观，阀座阀瓣采用锥形密封结构，密封是可靠的。

法兰连接钢球阀适用于Class150300，工作温度为29425（碳钢）或40550（不锈钢），用于切割或连接管道中的介质。可以单独使用不同的材料。

适用于水，蒸汽，油，硝酸，醋酸，氧化介质，尿素等介质。

2507（UNSS32750）合金由25铬，4钼和7镍组成。

具有很强的强度和耐腐蚀性，主要用于化学加工，石化和海底设备。

具有很强的耐氯化物腐蚀性，高导热性和低热膨胀系数。

铬，钼和氮含量较高，耐点蚀，缝隙和均匀腐蚀。

二，J41W法兰美标不锈钢截止阀的优点：

1。该产品的设计和制造符合美国国家标准ANSI B16.34，英国BS1873和其他国外先进标准的要求。

2。阀门的外形为桶形或流线型，形状美观，流道形状直通，流体阻力小。

3。关闭部分（阀门）和阀座的密封面由锥面密封，锥面具有小的闭合力，抗腐蚀性和可靠的密封性。

4。阀座可以是更换阀座，可以与关闭部件的密封材料结合使用，以满足工作条件，延长使用寿命。

5，大口径，高压关闭截止阀根据阀杆传动方式的关闭力的需要被提升，并配备带有冲击手轮的滚动轴承，以减小关闭力。

三， J41W法兰美标不锈钢截止阀制造标准：

设计和制造标准：API 6D

结构长度标准：ASME B16.10

压力温度额定值： ASME B16.341

测试检验标准：API 598

四，J41W法兰美标不锈钢截止阀参数：

DN		150Lb 凸面法兰（RF) 主要尺寸（mm）								重量
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

DN		300Lb 凸面法兰（RF) 主要尺寸（mm）								重量
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920

DN		600Lb 凸面法兰（RF）主要尺寸（mm）								重量
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量
15	1/2	165	95	66.5	35	14.5	4-16	285	100	7.8
20	3/4	190	117	82.5	43	16	4-19	285	125	12.5
25	1	216	124	89	51	17.5	4-19	313	160	17.5
32	11/4	229	133	98.5	63	21	4-19	328	160	23.5
40	11/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
50	2	292	165	127	92	33	8-19	444	200	35
65	21/2	330	190	149.4	105	36	8-22.5	483	250	50
80	3	356	210	168.1	127	39	8-22.5	533	250	60
100	4	432	273	216	157	45	8-25.4	622	350	110
125	5	508	330	266.7	186	52	8-28.5	750	350	200
150	6	559	356	292.1	216	55	12-28.5	800	450	230
200	8	660	419	349.3	270	63	12-32	927	500	410
250	10	787	508	431.8	324	71	16-35	1257	600	625
300	12	838	559	489	381	74	20-35	1468	680	860
