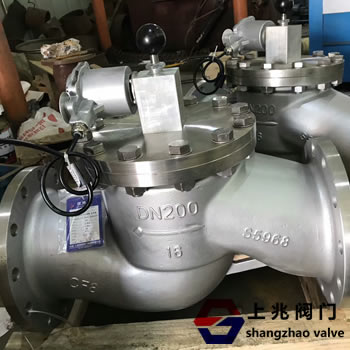

ZCRRB-16P-200不锈钢燃气紧急切断阀 发布时间:19-05-16 |
一,ZCRRB-16P-200不锈钢燃气紧急切断阀 - 概述 ZCRRB-16P-200不锈钢燃气紧急切断阀是一种新型的燃气管道工程安全匹配装置,主要用于以下场合: 1。连接可燃气体泄漏监测仪器。 当仪器检测到可燃气体泄漏时,会自动关闭主气源,切断气源,及时发生恶性事故。 2。连接到热力设备的极端温度或压力安全控制器。 当设备检测点的温度或压力超过设定的极限值时,供气阀会自动关闭,以停止供油。 3。连接到高层建筑的中央火警系统。 当建筑物发生火灾时,建筑物内的气体供应会自动切断,以防止瓦斯爆炸。 4。将BZCK燃气紧急切断阀设置在市或工厂的供气管网中,可在中央控制室集中控制,远程远程控制,并在事故现场紧急关闭管道。 该系列产品具有优异的技术性能,低负载损耗和高可靠性。 适用于气体,天然气和液化石油气等易燃气体。它广泛应用于供气管网系统,燃气热电厂车间,燃气锅炉房和住宅设施。 二,ZCRRB-16P-200不锈钢燃气紧急切断阀功能和工作原理 该系列阀门是常开脉冲触发式电磁阀,具有事故自锁和手动复位功能。 1。阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。 2。当事故发生时,阀门线圈立即通电,触发阀门快速关闭并进入自锁状态。 此时,即使断电,阀门仍处于自锁闭合状态,不会自动重新打开。 3。该阀采用先导式阀瓣,易于打开。即使压力达到6bar,也很容易打开。直径大于DN125。杠杆手柄用于使阀门以较低的力度和速度到达目标开关。 4。当工作人员处理事故并手动重新打开阀门时,将恢复供气。 可根据要求提供带断电关闭功能的常闭紧急切断阀。 \\ n 三,ZCRRB-16P-200不锈钢燃气紧急切断阀- 技术参数: 1。适用于天然气,天然气和液化石油气。 2,阀门规格:螺纹连接G1 / 2,G3 / 4,G1;法兰连接DN25~350 3,工作压力:0.5bar~6bar 4。电气防护等级:CEI IP65 / IP67 5,防爆等级:Eexm II T4 / Eexm II T5 6,工作电压和电气电源:AC AC220V,50Hz / 14V; DC DC12V / 8.5W,DC24V / 8.5W 7,操作系数:不间断输出或脉冲类型 8,电气连接:插头 - in不区分正负 9,线圈功率:≤DN10 0,20°C AC AC220V,50Hz / 24VA DC DC24V,/ 24W线圈型号:MF-12≥DN100,AC220V,20°C,50Hz / 90VA DC DC24V,/ 85W线圈型号:ZCLF-12 \\ n \\ n r \\ n 10,工作环境温度:-15~60°C 11,密封材料:NBR橡胶 12,阀门阀体材质:黄铜,不锈钢,碳钢 13,阀门关闭时间:小于1秒 四,手册复位操作过程 当阀门被切断并且管道泄漏被移除时,工作人员需要在需要手动复位时手动上拉手动复位杆。听到咔嗒声,表示阀门已完全打开。 此时,即使您松开手,它也不会被切断。 除非阀门线圈再次通电。 注意:当电磁阀线圈断电时,必须进行手动复位。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
