紧急切断阀切断方式有哪些   发布时间:18-09-25


紧急切断阀常用于易燃易爆的介质管道,比如:液氨、液化石油气、天然气、乙醇、燃气等管道或储罐进出口起到一种安全保护作用,在安全生产过程中非常必要的一种安全装置,当事故发生时可以远程或自动控制阀门紧急切断,避免造成生命财产的威胁和重大事故的发生。

紧急切断阀切断方式有哪些我们今天来简单的简述一下几种自动关闭和远程关闭的紧急切断阀:

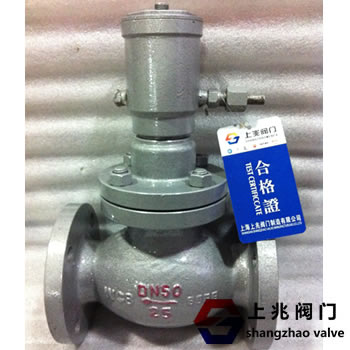

一、QDY421F液动紧急切断阀

QDY421F-25 液动紧急切断阀,液动切断阀结合了截止阀,止回阀和液动阀门的优点,采用截止阀的升降结构和止回阀防止介质倒流的原理。切断阀具有极佳的技术性能,低负荷损失和高可靠性,与远距离手摇油泵配套使用,利用手动液压控制阀门开启-关闭。

切断阀安装在液氨,燃气储罐站或者气体管道上,以便在管道或储罐上发生泄漏甚至起火时,工作人员能通过远距离油泵卸压,或80℃高温使(易熔合金)熔化,阀门油缸自动卸压,阀门迅速关闭而止漏。起到保护人身安全作用,切断阀是目前化工危险品截流比较理想选择的产品。

作用原理及结构说明

1、阀门在无外压力操作情况下,阀瓣处于常闭状态,在贮罐系统上使用时,紧急切断阀与油泵或贮气瓶配套使用,靠手摇油或氨气的压力将阀门打开,在油路或者气的压力使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将油压或者氨气压力泄掉,阀门即自动关闭。

2、阀瓣关闭时,压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。

3、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好下反。

4、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。


二、0QDQ421F电磁动紧急切断阀

0QDQ421F电磁动紧急切断阀分单作用式与双作用式,能够实现远距离控制启闭,启用仅需按一下控制按钮,其余事项均在指定时间内自动完成,单钮安全启闭设置急停按钮,确保操作安全,如加装远程信号反馈系统,可于远距离控制室直接获悉阀门运行状态。

作用原理及结构说明:

1、单作用式工作原理:阀门在无外压力操作情况下,阀瓣处于常闭状态,在管道或贮罐系统上使用时,靠电源和气源的压力将阀门打开,在气路的压力使用下阀门处于开启状态,当需要关闭阀门时,可将电源或气源压力泄掉,阀门即自动关。

2、阀瓣关闭时,压力是依靠打开泄压阀来实现。

3、常开式可采用单作用代替或按要求订做。

4、双作用式工作原理:当控制器按事先编好的程序对某个电磁换向阀输出一个电信号,该电磁换向阀动作,使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动,活塞带动阀杆,阀杆提动阀芯使阀门开启,切断换向阀电信号,使活塞反向运动使阀门关闭,这种阀门配置称为常闭式。反之,要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现

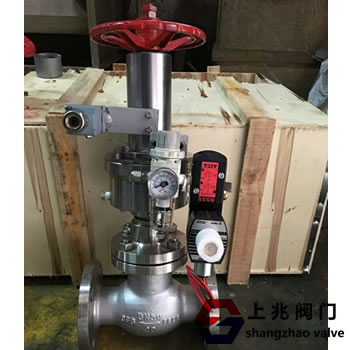

三、SQDQ421F手动气动紧急切断阀

SQDQ421F手动气动紧急切断阀是在气动紧急切断阀原基础结构上增加了手轮驱动,在没有气源/电源的情况下,可以通过手动来开启/关闭切断阀。保证企业的正常生产。

SQDQ421F手动气动紧急切断阀利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时,工作人员迅速通过控制室触动开关,电磁阀瞬间通电,气源快速通过关闭阀门。适用于氨气/燃气储罐,管道出入口控制切断流量的安全阀门。

气动紧急切断阀结构装有低熔点(易熔合金)的塞子,在外界≥80C温度(易熔金)熔化,堵塞气管泄压。液氨紧急切断阀迅速关闭,保护贮罐系统的安全。

作用原理和结构说明:

1.当气源给压时,先导阀开启,通过与阀瓣之间的导槽是进口端卸压,以减小启闭力,使切断阀开启省力而迅速,当气源卸压时紧急切断阀自动关闭。

2.气动切断阀设有易熔化塞自动切断装置,当环境温度达到75±5℃时易熔合金熔化,气缸卸压,使贮罐切断阀自动关闭。

3.站用切断阀采用聚四氟乙烯密封面,密封性良好。

4.储罐切断阀驱动部分和受压阀体分开,容易更换气缸易损件及气缸○型圈。

5.主要运动部件采用含铬不锈钢,耐蚀性良好。
