液动紧急切断阀工作原理及使用介绍   发布时间:18-07-31


液动紧急切断阀作用原理及结构说明:

1、液动紧急切断阀在无外压力操作情况下,阀瓣处于常闭状态,在贮罐系统上使用时,紧急切断阀与油泵或贮气瓶配套使用,靠手摇油或氨气的压力将阀门打开,在油路或者气的压力使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将油压或者氨气压力泄掉,阀门即自动关闭。
2、阀瓣关闭时,压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。
3、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好下反。
4、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

 液动紧急切断阀使用介绍和性能规范:

规格(DN)
公称压力(MPa)
密封试验压力(MPa)
工作温度(℃)
适用介质
控制油缸或气压部分
阀瓣开启高度(MM)
使用介质
阀瓣开启时最大油压或气压(MPa)
25
2.5
2.75



-30℃


~60℃



液化

石油气、

液氨等
15



2#锭子油

或氨气

油3MPa,气0.6MPa
40
2.5
2.75
18
油3MPa,气0.6MPa
50
2.5
2.75
18
油3MPa,气0.6MPa
65
2.5
2.75
22
油3MPa,气0.6MPa
80
2.5
2.75
27
油3MPa,气0.6MPa

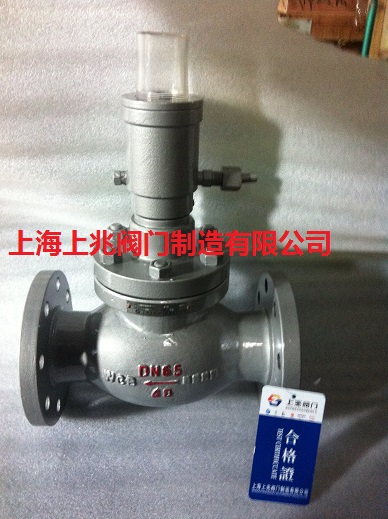

产品名称:QDY421F-25液压紧急切断阀,液压截止阀结合了截止阀,止回阀和液压阀的优点,采用截止阀和止回阀的升降结构,防止逆流 介质。 截止阀技术性能优良,负载损耗低,可靠性高。 它与远程手动泵一起使用,并使用手动液压控制阀进行开合。
截止阀安装在液氨,储气罐或燃气管道上,当管道或储罐泄漏甚至点燃时,工作人员可以通过长距离油泵排出压力或熔化(易熔合金) )在80°C的高温下。 阀缸自动释放,阀门快速关闭以防止泄漏。 为了保护人身安全,截止阀是目前化学工业危险品拦截的理想产品。
