管道离心泵出口止回阀的作用与选型   发布时间:18-05-25


管道离心泵出口止回阀的作用

管道离心泵出口的止回阀的作用就是防止出口管路中的液体倒流形成水锤造成泵内叶轮损伤。止回阀的安装与泵的多少无关,止回阀主要为了在泵停止运行后,防止液体回流,使泵倒转,从而造成损坏泵的事故。

泵出口"止回阀"的选型
对于泵出口止回阀的选择,应遵循以下原则;

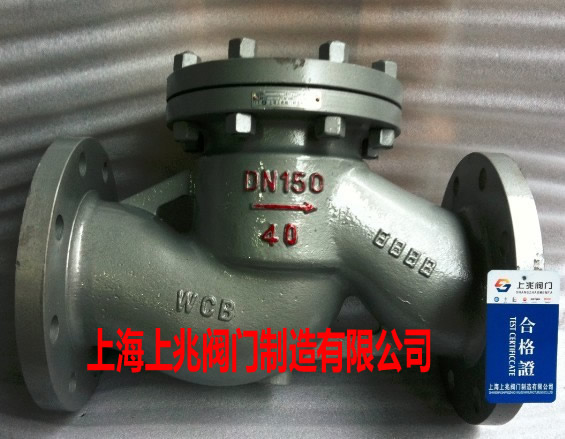

1、对泵出口管路口径较小的管路,即DN ≤50mm时,应选用升降式止回阀。
2、对泵出口管路口径DN>50mm的管路,应选用旋启式止回阀旋启式止回阀可以水平或垂直安装。旋启式止回阀阀瓣绕转轴作旋转运动,其流体阻力一般小于升降式止回阀,它适用于较大口径的场合,安装位置不受限制,通常安装于水平管路,它适用与较大口径的场合。


泵出口止回阀的安装

1、 旋启式止回阀一般安装在水平管道上:对于口径DN<80mm的止回阀,也可安装在垂直或向上倾斜的管道上。
 2、直通式升降式止回阀应安装在水平管道上;立式升降式止回阀必须安装在垂直管道上,介质为自下而上流动。
3、由于止回阀容易损坏,因此,应靠近泵出口安装止回阀,在止回阀上部设有切断阀(一般用球阀或闸阀),方便检修。
4、为便于止回阀拆卸前泄压,对于止回阀本身不带放净阀的,应在止回阀与切断阀之间加装泄压用放净阀。

防止水力冲击对止回阀密封面损坏的保护措施

     止回阀的设置,起到了防止物料倒流,避免泵叶轮遭受液击的作用。但就止回阀本身而言,设置不当,会造成水击所产生的阀瓣对阀座的突然撞击,损及止回阀密封面。因此,应采取以几点保护措施。
  1、对于泵出口设置>80mm的旋启式止回阀,应采用水平安装方式,以减弱阀瓣回座及产生的撞击。
  2、对于泵出口止回阀口径大于等于150mm的管路,应在止回阀前后设置旁路,防止阀前压力上升过高,对止回阀密封面造成的损害。
  3、对泵排出管路起点和终点压力较高管路,不允许设置旁路的,可采取以下措施:设置安全阀以代替旁路阀。其作用与旁路阀相似。它设置在止回阀出口附近,当水击使压力升高时,可将一部分水放出以防止压力继续增高造成的损害。
