《PQ947H型电动偏心半球阀说明书》


工作原理:

PBQ947H电动偏心半球阀借助驱动机构带动阀轴转动90°运动。此时,固定在阀轴上的偏心阀瓣(半球)同步旋转90°。顺时针旋转,偏心阀瓣进入阀座,在偏心作用下形成楔形机构。阀瓣逐渐压紧阀座,实现密封,关闭阀门。逆时针旋转时,偏心阀瓣则迅速脱离阀座,旋转90°时,阀门为全开状态。

二、适用范围:

该系列阀门适用于石油、化工、冶金、电力、轻纺、造纸、水利等各部门中低压管路系统,同时还适用于污水处理、蒸汽、空气、煤气、砂浆、矿浆等弱腐蚀流体介质的输送和截流、节流等。

三、压力温度额定值(GB/T 9124-2000

WCB/A105-压力温度额定值:

公 称

压 力

工作温度(°C

-29~38

149

260

343

399

427

最大工作压力(Mpa

PN16

1.6

1.3

1.0

0.7

0.5

0.5

PN25

2.5

2.1

1.7

1.3

1.1

1.0

PN40

4.1

3.6

3.2

2.7

2.6

2.1

CF8/304-压力温度额定值:

公 称

压 力

工作温度(°C

-29~38

149

260

343

399

427

最大工作压力(Mpa

PN16

1.5

1.3

1.0

0.7

0.5

0.5

PN25

2.4

1.9

1.5

1.2

1.0

0.9

PN40

4.0

3.0

2.6

2.3

2.1

2.0

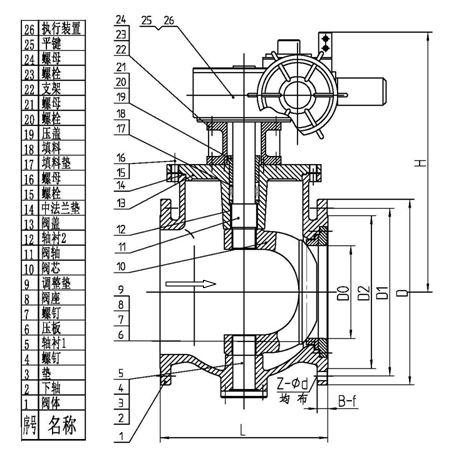

四、PQ947H结构示意图


、设计参照标准

1、         设计与制造标准:GB/T 26146-2010CJ/T 283-2008

2、         压力温度额定值标准:GB/T 12224-2005

3、         法兰连接尺寸标准:GB/T 9113.1-2000

4、         结构长度:GB/T 26146-2010或客户要求

5、         压力试验:GB/T 13927-2008

六、保管、安装、使用和维护保养

1、阀门存放时,要放在通风干燥之处,不允许放在露天和灰尘较多的场合,要保持阀门的清洁。使阀门处于微开启位置,两端口必须用专用的闷盖堵严,防止灰尘和杂物进入密封副。

2、安装前,核准阀门的各项技术参数:通径、压力、介质、工

作温度等,是否符合要求,并清除长期存放或在运输过程中的灰尘及杂物,检查限位螺钉是否上紧(出厂前已调试好)。

3、安装时,必须校正管路法兰端面的平行度,两端管路中心线是否同轴。清除管路中的杂物和污垢,按照阀门上的介质流通方向安装于管路上。一般情况下可安装于管路的任意位置。对于料浆阀,必须采用水平安装,这样有利于阀门各转动部位的润滑,减少结疤对阀门使用中的影响。
