HH44X微阻缓闭止回阀原理图参数||上兆阀门提供   发布时间:17-06-18

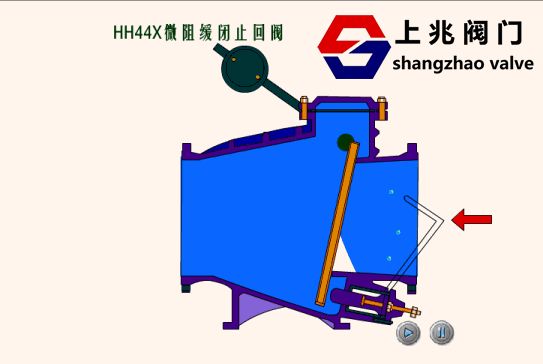

HH44X微阻缓闭止回阀原理图参数||上兆阀门提供

上海上兆阀门制造有限公司是一家集设计、开发、制造、销售、服务于一体,并具有创新经营理念的高标准新兴企业。公司拥有先进的管理机制和优秀的专业技术队伍。用科学技术进步降低生产成本,用精密设备提高产品质量,用环保新思维促进可持续发展,产品结构先进,技术精湛,按国际标准分部标、国标、美标、日标、德标等。所有阀门入库前均经严格检测,确保了产品质量的可靠性。


目前公司主导产品有闸阀(电动闸阀、气动闸阀、手动闸阀)、截止阀(电动截止阀、气动截止阀、手动截止阀)、切断阀(煤气紧急切断阀、气动紧急切断阀、燃气紧急切断阀)、燃气阀(燃气专用截止阀、燃气止回阀、燃气专用球阀)、球阀(电动球阀、气动球阀、手动球阀)、蝶阀(电动蝶阀、气动蝶阀、手动蝶阀)、止回阀、旋塞阀(电动旋塞阀、手动旋塞阀、气动旋塞阀)、柱塞阀、调节阀(自立式调节阀、自力式压力调节阀、自力式流量调节阀、自力式温度调节阀、单座调节阀、双座调节阀、套筒调节阀、电动调节阀、气动调节阀)、安全阀、水力控制阀(流量水力控制阀、压力水力控制阀)、节流阀、疏水阀、过滤器等等十几个品种,两千多个规格,采用的材料有铸铁、碳素钢、合金钢、耐热钢、不锈钢;使用温度-200°C~+800℃,压力范围0.6Mpa~40Mpa,磅级150LB~1000LB,公称通径为DN3~2600mm,操作方式有手动、齿轮传动、电动、气动、液压传动、自动等驱动装置,广泛应用于石油、天然气、化工、电力、冶金、国防科技、矿山、船舶、食品、医药、供水、暖通、城建等重要领域。

一、微阻缓闭止回阀--概述



HH44X/T/H 型微阻缓闭止回阀用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力,可保障管网安全运行。



二、微阻缓闭止回阀--特点



微阻缓闭止回阀具有阀瓣轻、开度大、节电效果显著,流体阻力小,水锤消除机构设计新颖,密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。



三、微阻缓闭止回阀--性能参数



型号HH44T-10~25HH44X-10~25HH44H-10~25
工作压力(MPa)1.0~2.5
适用温度(℃)≤80
适用介质
材料阀体、阀盖灰铸铁、碳钢
阀瓣橡胶组合件
阀轴不锈钢



四、微阻缓闭止回阀--主要外形和连接尺寸



公称通径主要外形和连接尺寸
LWH
HH44T-10      HH44X-10      H44H-10C      HH44T-16      HH44X-16      HH44H-16C      HH44T-25      HH44X-25      HH44H-25
50230270300
65290290320
80310300354
100350320350
125400340380
150480410500
200500450580
250600550670
300700580730
350800630820
400900700920
4501000800950
50011009001100
60013009901200
700140011201550
800150013001700
