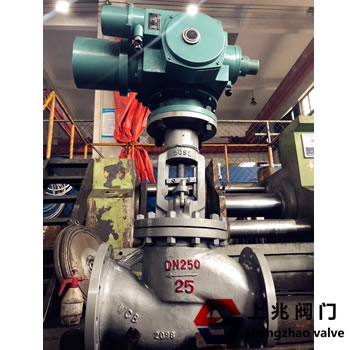

J941H-16C-300 电动法兰截止阀是强制密封阀，因此当阀门关闭时，必须施加压力到阀瓣上迫使密封面泄漏。 当介质从阀瓣下方进入阀门时，操作力要克服的阻力是阀杆和填料之间的摩擦以及介质压力产生的推力。关闭阀门的力大于打开阀门的力，因此阀杆 阀杆的直径应该很大，否则阀杆可以弯曲。 近年来，在自密封阀出现后， 截止阀的介质流动方向从阀瓣上方变为阀腔。此时，在中压的作用下，关闭阀门的力很小，打开阀门的力很大，阀杆是 ，因此可以减小直径。 同时，这种类型的阀门在介质的作用下也很紧。 中国的阀门\\ 当电动法兰截止阀打开时，阀瓣的开启高度为公称直径的25％至30％，并且流量已达到最大值，表明阀门已达到完全开放的位置。 因此，截止阀的全开位置应由阀瓣的行程确定。 | 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 | | GB122235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
三、J941H-16C-300电动法兰截止阀--压力试验： | 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 | | 水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 | | 上密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 | | 气密封试验 | 0.5-0.7 |
|
