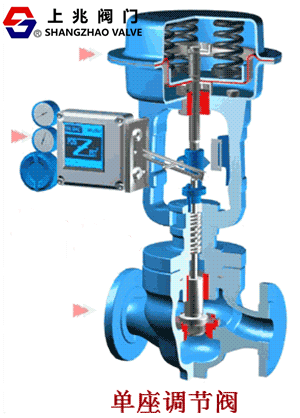

调节阀同时具有静态和动态特性,因此影响整个控制回路的成败。静态特性或增益项是阀门的流量特性,它取决于阀门的尺寸、阀芯和阀座的组合结构、执行机构的类型、阀门定位器、阀门前后的压力以及流体的性质。 动态特性由致动器或阀门定位器和致动器的组合决定。对于缓慢的生产过程,如温度控制或液位控制,阀门的动态特性一般不是可控性的限制因素。对于较快的系统,如液体流量控制,调节阀可能有明显的滞后,所以必须考虑回路的可控性。只有一般的控制系统专家才需要关心调节阀的动态性能,应用阀门定位器的正式考虑,如第9章所讨论的,将满足大多数调节阀装置的需要。 调节阀包括调节阀、节流阀和减压阀,其作用是调节介质的压力和流量。根据结构,调节阀可分为九类:1。单座调节阀;双座调节阀;3套筒调节阀;四角调节阀;5三通调节阀;6隔膜阀;7蝶阀;8球阀;9偏心旋转阀。前六笔是直笔,后三笔是角笔。调节阀用于调节介质的流量、压力和液位。 调节阀通常分为直通单座式和直通双座式两种,后者具有流通能力。 大、不平衡、小、运行稳定,所以通常特别适用于流量大、压降高、泄漏量小的场合。 紧急切断阀阀门是流体输送系统中的控制元件,具有切断、调节、分流、防回流、稳压、分流或溢流泄压的功能。流体控制系统中使用的阀门从zui的简单切断阀到极其复杂的自动控制系统中使用的各种阀门,品种规格相当多样。阀门可用于控制各种流体的流量,例如空气、水、蒸汽、各种腐蚀性介质、泥浆、油、液态金属和放射性介质。
|
