一、气动V型调节球阀--概述：

ZSHV气动V型调节球阀，由气动活塞式执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流休的角行程调节阀。

V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。产品广泛应用于石油、电力、化工、冶金、造纸、轻纺、医药、食品、轻工等行业。

二、气动V型调节球阀--主要技术能数和性能：

1.阀体

2.阀内组件

3.执行机构

4.阀作用型式

单作用执行机构：气关式（B）－－失气时阀位开（FO）；气开式（K）－－失气时阀位关（FC）

双作用执行机构：气关式（B）－－失气时阀位保持（FL）；气开式（K）－－失气时阀位保持（FL）

5.附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

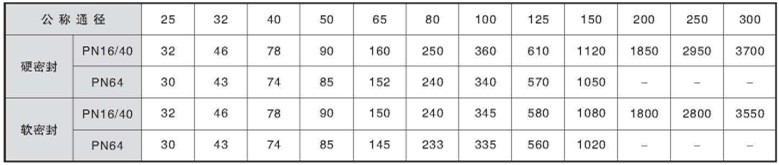

6.额定流量系数

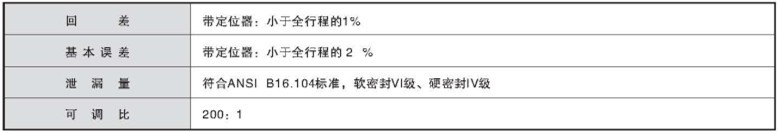

7.性能

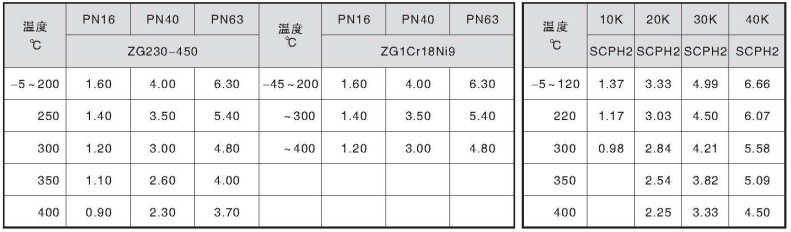

8.阀体材料的适用温度及压力范围

JB/T74-94    HG20596-97                                                单位：MPa        JIS                          单位：MPa

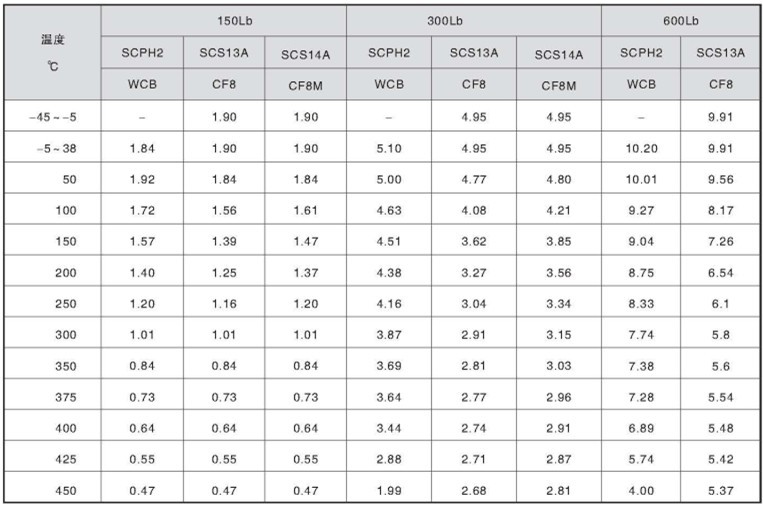

 ANSI                                                                                                                                              单位：MPa

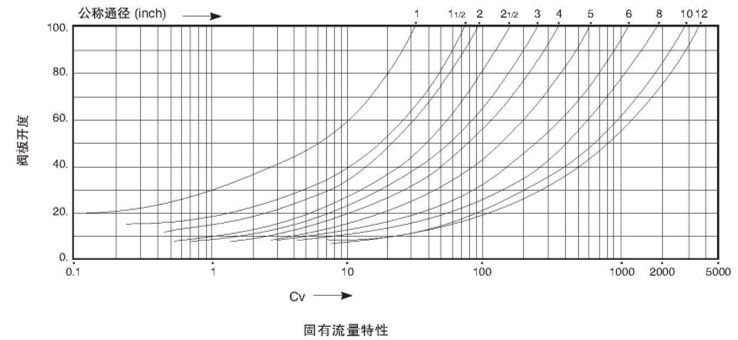

9.流量特性

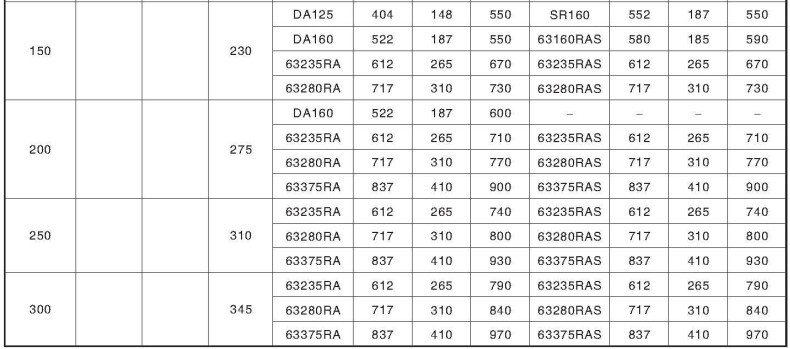

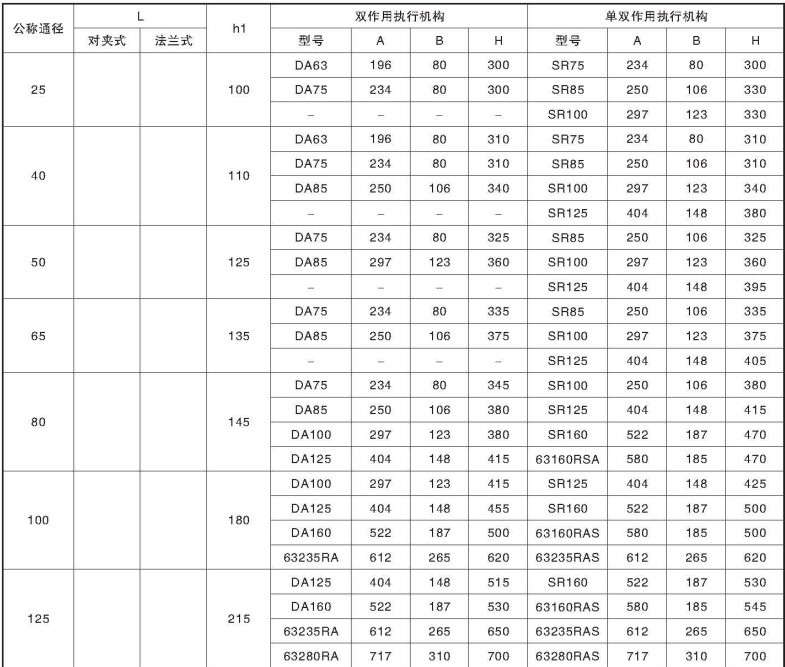

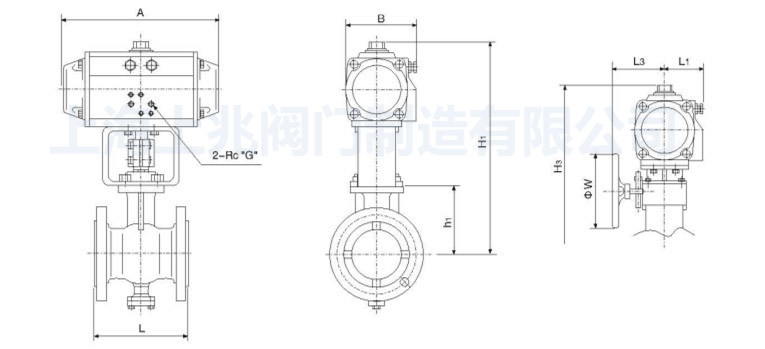

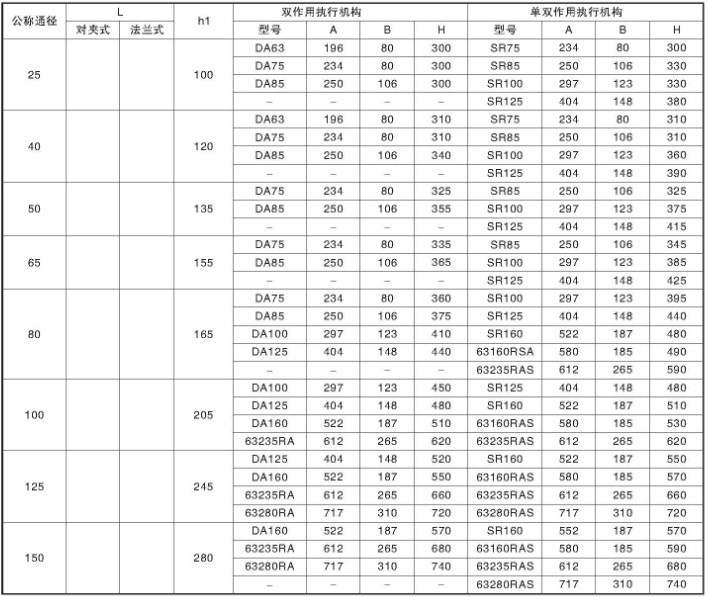

三、气动V型调节球阀--主要外形及连接尺寸：
