一、ZDRV电动V型调节球阀--概述



ZDRV电动V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。



二、ZDRV电动V型调节球阀--特点



(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。



三、ZDRV电动V型调节球阀--技术参数



公称通径DN(mm) 25~400
公称压力PN(MPa) 1.6~6.4
公称压力Ps(MPa) 强度试验 2.4~9.6
密封试验 1.76~7.0
材料\代号 C P R
主要
零件
阀体 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯、不锈钢、硬质合金
填料 聚四氟乙烯、柔性石墨
适用
工况
适用介质 水,蒸汽,油品 硝酸类 醋酸类
适用温度 -28~425℃ -28~500℃
执行器 型 号 GT系列、AW系列,SW系列、BAW系列, BRAY系列
气源压力 0.4~0.7MPa
连接形式 对夹式、法兰式,法兰按JB79-59标准
基本误差 回差 死区 输入信号 气源
接口
电信号 气信号
全行程的
≤±2%
全行程的
≤±2%
全行程的
≤0.8%
4~20mADC 20~100Kpa G1/8" G1/4"



四、ZDRV电动V型调节球阀--性能



公称通径D(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力PN(MPa) 1.6、2.5、4.0、6.4
流量特性 近似等百分比(参见典型曲线图)、直线特性
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%

软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S) 0.5 1.0 2.5~4.0 7.0 10
可调节比 250:1 300:1

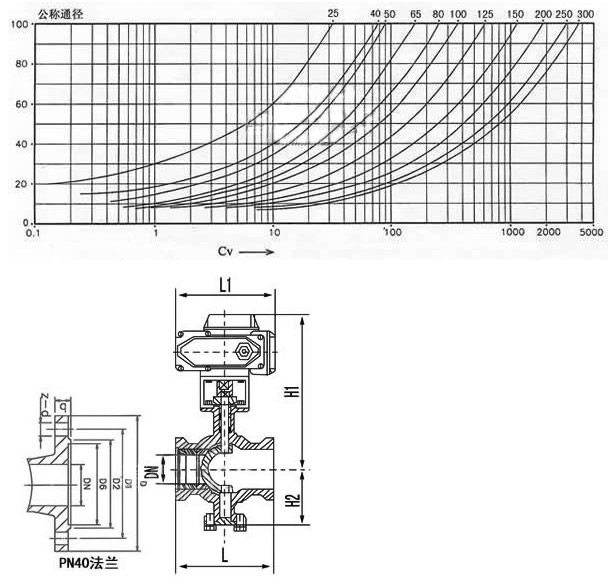

五、流量特性曲线





六、主要外形及连接尺寸



公称通径
DN(mm)
尺 寸 (mm)
对夹 法兰式 L H1 H2
D D D1 D2 q Z-Φd
25 64 110 85 65 14 4-14 102 277 60
40 82 145 110 85 16 4-18 114 305 75
50 100 160 125 110 16 4--18 124 364 95
65 120 180 145 120 18 4-18 145 379 105
80 131 195 160 135 20 8-18 165 389 120
100 158 215 180 155 20 8-18 194 402 140
125 180 245 210 185 22 8-18 213 426 165
150 216 280 240 210 24 8-23 229 453 185
200 268 335 295 265 26 12-23 243 473 205
250 326 405 355 320 30 12-25 297 540 240
300 460 460 410 3750 30 12-25 338 590 290
350 470 - - - -   -
400 525 - - - -   -
