Y43X-10/16 铸铁比例式减压阀

铸铁比例式减压阀
所属系列:减压阀系列
检索关键字:铸铁比例式减压阀,Y43X-10,Y43X-16,铸铁减压阀,比例式减压阀,减压阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、铸铁比例式减压阀--概述:



Y43X-10/16 型铸铁比例式减压阀是以法兰连接形式,活塞式结构,阀座密封面材料为橡胶,公称压力为PN10~PN16,阀体材料为铸铁的固定比例式减压阀,主要结构由阀体、进口压盖、活塞、出口压盖及 O 型圈、密封垫等零件组成。Y43X-10、Y43X-16 型铸铁比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况,达到减压的目的。



二、铸铁比例式减压阀--性能参数:



型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Y43X-10 10 1.0 ≤90 水、气
Y43X-16 16 1.6 ≤90 水、气



三、铸铁比例式减压阀--零部件材料:



型号 阀体材料
Y43X-10 铸铁
Y43X-16 铸铁



四、Y43X-10 型产品外形结构尺寸(mm):



比例 DN D D1 D2 D3 b z×φd A
2:1
3:1
5:2
3:2
4:3
25 115 85 65 115 16 4×φ14 232
32 140 100 78 140 18 4×φ18 246
40 150 110 85 150 18 4×φ18 256
50 165 125 100 165 20 4×φ18 270
65 185 145 120 185 20 4×φ18 306
80 200 160 135 210 22 8×φ18 320
100 220 180 155 240 24 8×φ18 340
125 250 210 185 275 26 8×φ18 400
150 285 240 210 310 28 8×φ22 429
200 340 295 265 355 28 8×φ22 358
4:1
5:1
25 115 85 65 125 16 4×φ14 232
32 140 100 78 150 18 4×φ18 246
40 150 110 85 155 18 4×φ18 256
50 165 125 100 175 20 4×φ18 270
65 185 145 120 200 20 4×φ18 306
80 200 160 135 230 22 8×φ18 320
100 220 180 155 265 24 8×φ18 340
125 250 210 185 300 25 8×φ18 400
150 285 240 210 350 28 8×φ22 419
200 340 295 265 400 28 8×φ22 458



五、Y43X-16 型产品外形结构尺寸(mm):



比例 DN D D1 D2 D3 b z×φd A
2:1
3:1
5:2
3:2
4:3
25 115 85 65 115 16 4×φ14 232
32 140 100 78 140 18 4×φ18 246
40 150 110 85 150 18 4×φ18 256
50 165 125 100 165 20 4×φ18 270
65 185 145 120 185 20 4×φ18 306
80 200 160 135 210 22 8×φ18 320
100 220 180 155 240 24 8×φ18 340
125 250 210 185 275 26 8×φ18 400
150 285 240 210 310 28 8×φ22 429
200 340 295 265 355 30 12×φ22 358
4:1
5:1
25 115 85 65 125 16 4×φ14 232
32 140 100 78 150 18 4×φ18 246
40 150 110 85 155 18 4×φ18 256
50 165 125 100 175 20 4×φ18 270
65 185 145 120 200 20 4×φ18 306
80 200 160 135 230 22 8×φ18 320
100 220 180 155 265 24 8×φ18 340
125 250 210 185 300 26 8×φ18 400
150 285 240 210 350 28 8×φ22 419
200 340 295 265 400 30 12×φ22 458

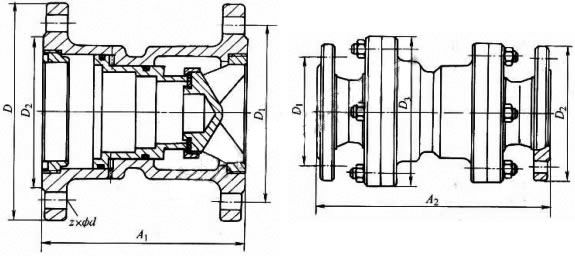

Y43X 型 铸铁比例式减压阀PN10~PN16外形尺寸图
