G41F46衬氟膈膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。 结构特点:
１、阀体材质应以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成，膈膜片是由经特殊配方具有高韧性的三元乙丙橡胶（EPDM）膜片与聚全氟乙丙烯（FEP）通过注塑加工而成的膜片的组合，中心阀杆组应采用不锈钢与钢。
２、阀体与管路连接规格需符合DIN、GB、ASTM、JIS等标准，使整体管路系统达成统一标准要求。
３、阀门的设计与检测严格符合Q/BT01-1999
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 |
| 1 | 螺柱 | 不锈钢、铜 | 10 | 滚动轴承 | 单向推力轴承 |
| 2 | 指示灯 | 钢 | 11 | 螺母 | 不锈钢、铜 |
| 3 | 限位置 | 聚碳酸脂 | 12 | 螺栓 | 不锈钢、铜 |
| 4 | 手轮 | ABS ABS | 13 | 阀体 | RPP ABS PVDF RPP ASB PVDF |
| 5 | 压紧螺母 | 不锈钢、RPP | 14 | 垫膜 | 橡胶 |
| 6 | 衬环 | PP | 15 | 隔膜片 | F46 PVDF F46 PVDF |
| 7 | 螺母 | 铸铁、钢、铜 | 16 | 铸 | 钢、不锈钢 |
| 8 | 阀杆 | 不锈铜、钢 | 17 | 阀瓣 | 铸铁、不锈钢 |
| 9 | 阀盖 | RPP ABS PVDF | - | - | - |

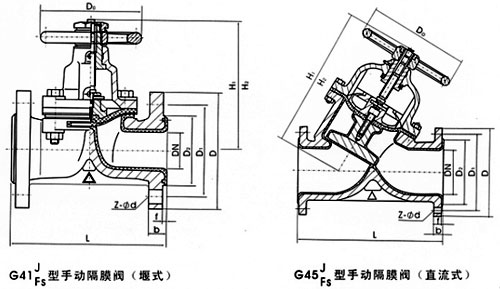

三、G41F46衬氟隔膜阀外形连接尺寸及重量：
| 型号 | 公称通径DN(mm) | 尺寸（㎜） |
| L | D | D1 | D0 | Z-φd | H | H1 | H2 | H3 | 重量
(㎏) |
| G41WJFS-6\10 | 15 | 125 | 95 | 5 | 120 | 4-φ14 | | | | | 3.8 |
| 20 | 135 | 105 | 75 | 120 | 4-φ14 | | | | | 4.2 |
| 25 | 145 | 115 | 85 | 120 | 4-φ14 | 121 | 135 | | | 4.5 |
| 32 | 160 | 1135 | 100 | 120 | 4-φ18 | 132 | 150 | | | 7 |
| 40 | 180 | 145 | 110 | 140 | 4-φ18 | 156 | 176 | | | 9 |
| 50 | 210 | 160 | 125 | 140 | 4-φ18 | 169 | 195 | | | 12 |
| 5 | 250 | 180 | 145 | 200 | 4-φ18 | 202 | 236 | | | 18 |
| 80 | 300 | 195 | 160 | 200 | 4-φ18 | 216 | 256 | | | 24.5 |
| 100 | 350 | 215 | 180 | 280 | 8-φ18 | 270 | 322 | | | 38.5 |
| 125 | 400 | 245 | 210 | 320 | 8-φ18 | 338 | 406 | | | 0 |
| 150 | 460 | 280 | 240 | 320 | 8-φ23 | 384 | 464 | | | 82 |
| G41WJFS-4 | 200 | 570 | 335 | 295 | 400 | 8-φ23 | 518 | 38 | | | 149 |
| 250 | 80 | 390 | 350 | 500 | 12-φ23 | 598 | 734 | | | 240 |
| 300 | 790 | 440 | 400 | 560 | 12-φ23 | 98 | 778 | | | 350 |
| 350 | 900 | 500 | 460 | 560 | 16-φ23 | 723 | 883 | | | 392 |
| 400 | 1000 | 565 | 515 | 40 | 16-φ25 | 868 | 1078 | | | 585 |
| G45WJFS-6 | 32 | 180 | 135 | 100 | 120 | 4-φ18 | | | | | 7 |
| 40 | 180 | 145 | 110 | 140 | 4-φ18 | | | 203 | 216 | 8.5 |
| 50 | 210 | 160 | 125 | 140 | 4-φ18 | | | 213 | 229 | 14 |
| 5 | 250 | 180 | 145 | 200 | 4-φ18 | | | 248 | 268 | 18 |
| 80 | 300 | 195 | 160 | 200 | 4-φ18 | | | 281 | 305 | 30 |
| 100 | 350 | 215 | 180 | 280 | 8-φ18 | | | 332 | 362 | 43 |
| 125 | 400 | 245 | 210 | 320 | 8-φ18 | | | | | 7 |
| 150 | 460 | 280 | 240 | 320 | 8-φ23 | | | 450 | 496 | 80 |
| 200 | 570 | 335 | 295 | 400 | 8-φ23 | | | 594 | 54 | 150.2 |
| 250 | 80 | 390 | 350 | 500 | 12-φ23 | | | 95 | 771 | 238 |
