D73H 手动对夹式硬密封蝶阀

手动对夹式硬密封蝶阀
所属系列:蝶阀系列
检索关键字:手动硬密封蝶阀,D73H,手动蝶阀,硬密封蝶阀,蝶阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、D73H手动对夹式硬密封蝶阀--概述



D73H手动对夹式硬密封蝶阀适用于食品、医药、石油化工、工业环境及高层建筑和管道上作调节流量和截断流体最佳装置。



二、D73H手动对夹式硬密封蝶阀--结构特点



D73H 手动对夹式硬密封蝶阀吸收,消化国外技术,并结合国内用户意见和产品中积累的经验而精心研制的新一代产品;



1、采用三维偏心结构,阀门密封圈采用弹性金属圈,使蝶板同阀体密封面均匀可靠接触,可达到气密封无泄露;


2、结构独特,操作灵活、省力、方便、使用寿命长;


3、耐高温、耐腐蚀、耐磨损的三维偏心。



三、D73H手动对夹式硬密封蝶阀--主要技术参数



公称通径 DNmm 50-1200
公称压力 PNMPa 1.0 1.6 2.5 4.0
试验压力
PSMPa
强度试验 1.5 2.4 3.75 6.0
密封试验 1.1 1.76 2.75 4.4
适用介质 水、蒸汽、油品、酸类腐蚀性等
适用温度 -40℃-600℃



四、D73H手动对夹式硬密封蝶阀--主要零部件材料



名称 材料
阀体 铸钢、不锈钢、铬钼钢
蝶板 铸钢、化合金钢(镀硬铬)不锈钢、铬钼钢
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
密封圈 不锈钢、聚内脂、抗磨材料、氟塑料
填料 柔性石墨

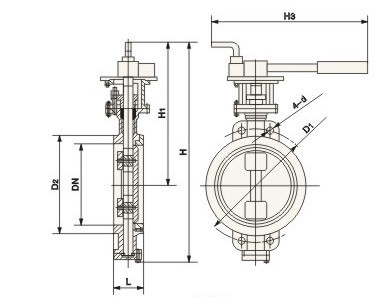

五、D73H手动对夹式硬密封蝶阀--主要外形尺寸



通径DN L D1 D2 Z-φd H HO D L2 Wt/Kgs
50 43 125 99 4-18 105 350 90° 280 9
65 46 145 118 4-18 115 370 90° 280 11
80 49 160 132 8-18 125 380 45° 280 15
100 56 180 155 8-18 140 420 45° 280 18
125 64 210 185 8-18 170 470 45° 330 22
150 70 240 210 8-23 180 500 45° 330 25
