一、气动程控切断阀--概述


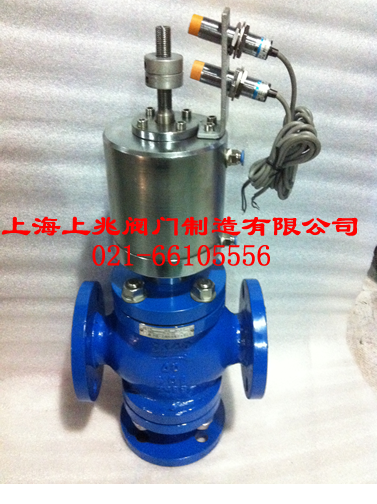

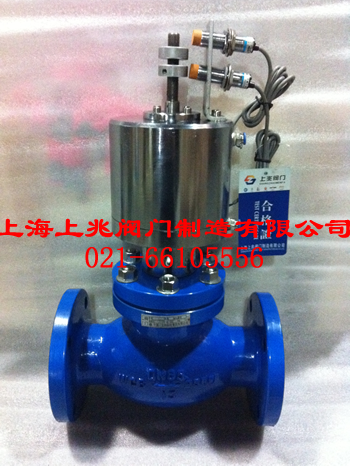

JDQ41Y气动程控切断阀是一种能在各种管路上做远距离、快速开启和切断的阀门。


二、
气动程控切断阀--性能规范



规格(DN)15-200MPa
公称压力1.6-16.0
密封试验压力1.1(倍)
阀体强度试验压力1.5(倍)
工作温度(℃)-40∽100 / -40∽425
适用介质水、蒸汽、油品、气体
结构长度GB12221-89/ GB12233
法兰标准JB/T79-94



三、气动程控切断阀--作用原理及结构说明

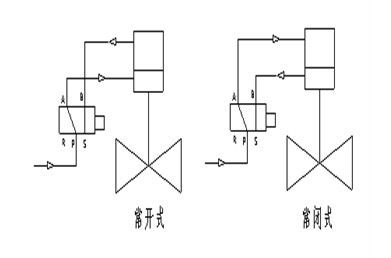

当控制器按事先编好的程序对某个气源换向阀输出一个信号,该换向阀动作,使带压仪表气源通过换向阀的切换进入气动执行机构的气缸上腔或下腔,推动活塞运动使阀们开启或关闭。阀门的操作连接方式(如图所示)。

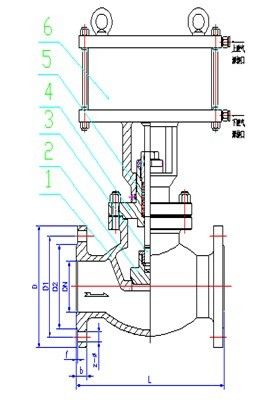

四、气动程控切断阀--主要外型与连接尺寸(参照构图)



1. 连接尺寸 (mm) JDQ41Y-16C

DN
L
D
D1
D2
b
z-Ф
15
130
95
65
45
14
4-Ф14
25
160
115
85
65
16
4-Ф14
32
180
135
100
75
18
4-Ф18

40

200
145
110
85
18
4-Ф18
50
230
160
125
100
20
4-Ф18
65
290
180
145
120
20
4-Ф18
80
310
195
160
135
22
8-Ф18
100
350
215
180
155
24
8-Ф18


2. 连接尺寸 (mm) JDQ41Y-160C

DN
L
D
D1
D2
D6
b
z-Ф
15
170
110
75
62
35
24
4-Ф18
20
190
130
90
62
45
26
4-Ф23
25
210
140
100
72
50
28
4-Ф23
32
230
165
115
85
65
30
4-Ф25
40
260
175
125
92
75
32
4-Ф27
50
300
215
165
132
95
36
8-Ф25

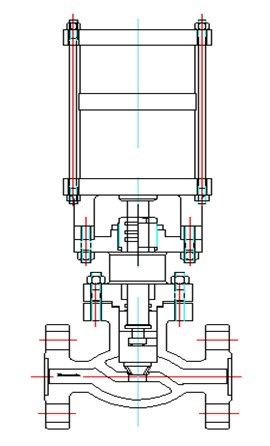

                            JDQ41Y-16C                                                                                JDQ41Y-160C





五、气动程控切断阀--主要零件材料:



1.阀体
WCB
2.阀瓣
WCB
3.阀杆
305
4.上盖
WCB
5.填料
F4
6.气缸
WCB/QT450



六、保管、安装及使用的注意事项:


1、阀门通路两端必须加防护盖,存放在干燥、通风的室内,如长期存放应经常检查,防止锈蚀;
2、阀门在安装前不要拿掉防尘盖,使阀内无污物存在;
3、阀门可安装在水平或垂直的管道上使用,安装时去掉防尘盖,管路先用空气吹干净,以免污物带进阀腔内。
