《 通用阀门术语》氨用紧急切断阀上兆品牌 上海上兆阀门制造有限公司根据市场上的阀门所编辑的阀门中文与英文术语对照。以下阀门的名称为中文和英文，备注了阀门的用途和简单的说明。 目前国际上通用的阀门有1000多个名称上千个品种型号，以下部分阀门的术语都是符合国际上常用的阀门术语。 1.自动阀门 Automatic valve
依靠介质本身的能力而自行动作的阀门
2 驱动阀门 Actuated valve
借助手动、电力、液压或气压来操纵的阀门

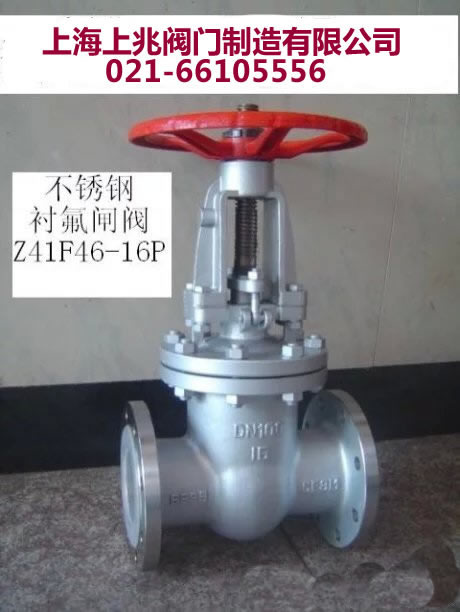

3. 闸阀 Gate valve slide valve
启闭件（闸板）由阀杆带动，沿阀座密封面做升降运动的阀门
4.平行式闸阀 Parallel gate valveparallel slide valve
闸板的两侧密封面相互平行的闸阀
5.楔式闸阀 Wedge gate valve
闸板的两侧密封面成楔状的闸阀
5.升降杆式闸阀 Outside screw stem rising through handwheel type gate valve
阀杆做升降运动，其传动螺纹在体腔外部的闸阀
6.旋转杆式闸阀 Inside screw nonrising stem type gate valve
阀杆作旋转运动其传动螺纹在体腔内部的闸阀
7.快速启闭闸阀 Quick open-and-close gate valve
阀杆既作旋转又作升降运动的闸阀
8.缩口闸阀 Contraction cavity gate valve
阀体内的通道直径不同阀座密封面处的直径小于法兰连接处的直径的闸阀
9.平板闸阀 Flat gate valve
这种类型的闸阀有带导流孔和不带导流孔之分.带导流孔的平板闸阀能通球清管不带导流孔的平板闸阀只能用作管路上的启闭装臵

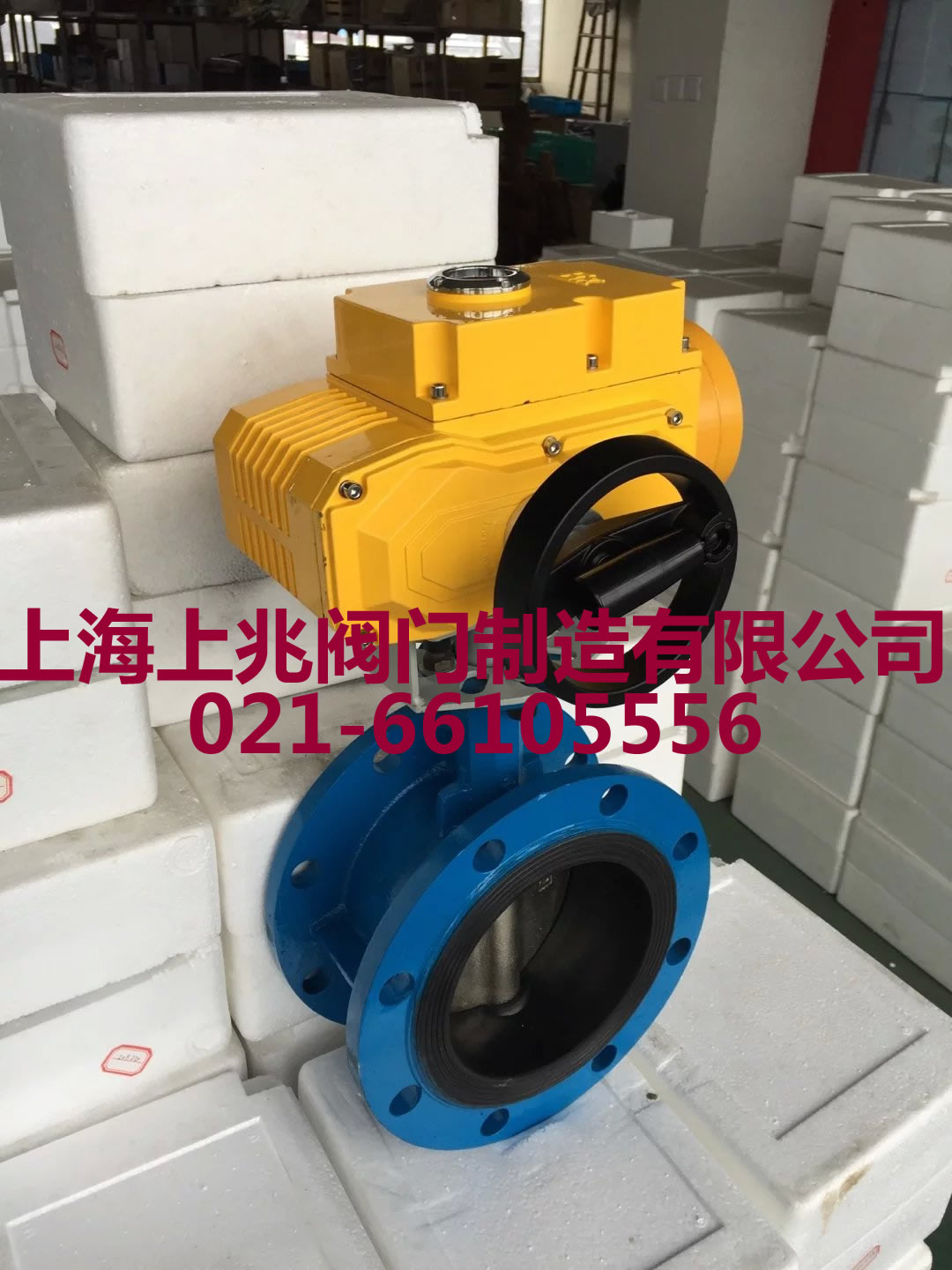

10.蝶阀 Butterfly valve
启闭件(蝶板)绕固定轴旋转的阀门
11.中线蝶阀 Center line-type butterfly valve
蝶板的回转中心(即阀门轴中心)位于阀体的中心线和蝶板的密封截面上的蝶阀
12.单偏心蝶阀 Single-eccentric center butterfly vale
蝶板的回转中心(即阀门轴中心)位于阀体的中心线上且与蝶板密封面形成一个尺寸偏臵的蝶阀
13.双偏心蝶阀 Double-eccentric center butterfly valve
蝶板的回转中心(即阀门轴中心)与蝶板密封截面形成一个尺寸偏臵并与阀体中心线形成另一个尺寸偏臵的蝶阀
14.三偏心蝶阀 Three-eccentric center butterfly valve
蝶板的回转中心(即阀门轴中心)与蝶板密封面形成一个尺寸偏臵并与阀体中心线形成另一个尺寸偏臵;阀体密封面中心线与阀座中心线(即阀体中心线)形成一个角偏臵的阀门
15.旋转阀 Rotary valve
启闭件沿阀座密封曲面轴心作相对旋转运动的阀门

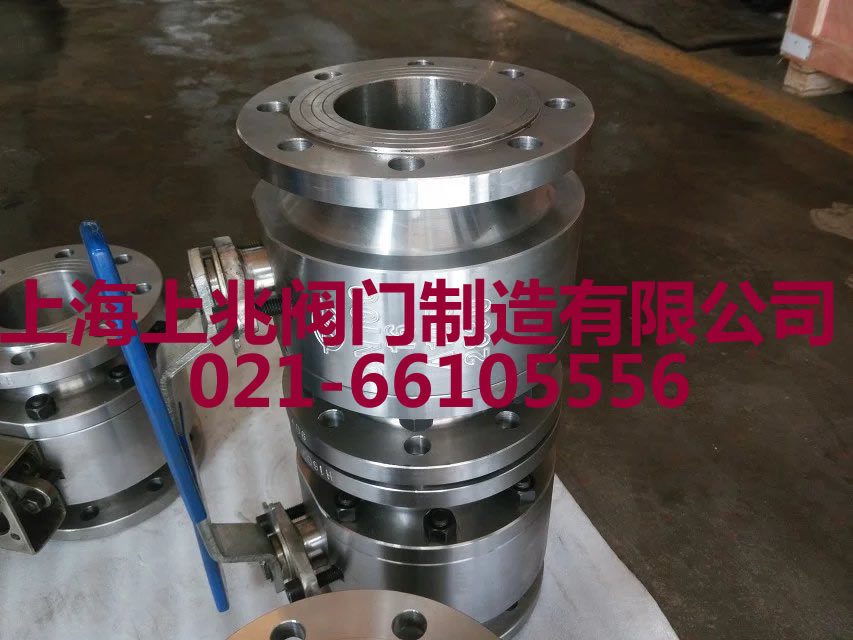

16.球阀 Ball valve
启闭件(球体)绕垂直于通路的轴线旋转的阀门
17.浮动球阀 Float ball valve
球体不带有固定轴的球阀
18.固定球球阀 Fixed ball valve
球体带有固定轴的球阀
19.弹性球球阀 Flexible ball valve
球体上开有弹性糟的球阀
20.旋塞阀 Cock plug
启闭件(塞子)绕其轴线旋转的阀门
21.紧定式旋塞阀 Clampyte plug valve
塞体内不带填料塞子与塞体密封面的密封依靠拧紧旋塞下面的螺母来实现的旋塞阀
22.填料式旋塞阀 Cland packing plug valve
采用填料密封的旋塞阀
23.自闭式旋塞阀 Self-sealing plug valve
塞子与塞体间的密封主要依靠介质本身的压力来实现的旋塞阀
24.油封式旋塞阀 Lubricated plug valve
采用油脂密封的旋塞阀
25.旋柱阀 Cock plug
启闭件(圆柱形塞子)绕其轴线旋转的阀门
26.挡板阀 Baffler valve
启闭件(挡板)在阀座密封面上到阀座密封面以外作相对运动但又不穿过阀座密封面的阀门
27.截止阀 Globe valve stop valve
启闭件(阀瓣)由阀杆带动沿阀座(密封面)轴线作升降运动的阀门
28.上螺纹阀杆截止阀 Outside screw stem stop valve
阀杆螺纹在壳体外面的截止阀
29.下螺纹阀杆截止阀 Inside screw stem stop valve
阀杆螺纹在壳体内的截止阀
30.直通式截止阀 Globe valve
介质的进出口两个通道在同一方向上呈180°的截止阀
31.角式截止阀 Angle pattern globe valve
介质的进出口两个通道呈90°的截止阀
32.三角截止阀 Three way stop valve
具有三个通道的截止阀
33.直流式截止阀 Oblique type globe valve
阀杆和通道成一定角度的截止阀
34.柱塞式截止阀 Plunger type globe valve
柱塞式截止阀是常规截止阀的变形.其阀瓣和阀座是按柱塞的原理设计的;把阀瓣设计成柱塞阀座设计成套环靠柱塞和套环的配合实现密封
35.针形截止阀 Needle globe valve
阀座孔的尺寸比公称通径小的截止阀
36.节流阀 Throttle valve
通过启闭件(阀瓣)改变通路截面积以调节流量.压力的阀门
37.勾形阀瓣节流阀 Trench type disc throttle valve
常用于深冷装臵中的膨胀阀
38.窗形阀瓣节流阀 Window type disc throttle valve
适用于公称通径较大的节流阀
39.塞形阀瓣节流阀 Plug disc throttle valve
适用于中.小口径的节流阀

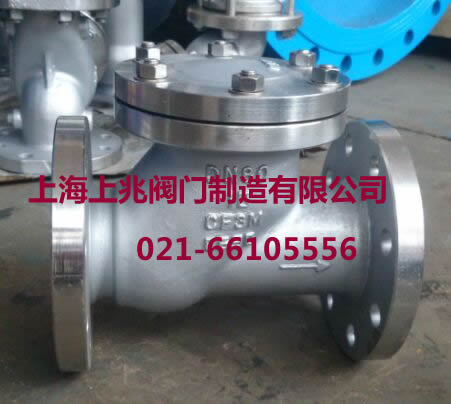

40.止回阀 Check valveNon-reture valve
启闭件(阀瓣)靠介质作用力自动阻止介质逆流的阀门
41.旋启式止回阀 Swing check valve
阀瓣绕体腔内固定轴作旋转运动的止回阀
42.单瓣旋启式止回阀 Single disc swing check valve
只有一个阀瓣的旋启式止回阀
43.多瓣旋启式止回阀 Multi-disc swing check valve
具有二个以上阀瓣的旋启式止回阀
44.升降式止回阀 Lift check valve
阀瓣垂直于阀座孔轴线作升降运动的止回阀
45.底阀 Foot valve
安装在泵吸入管端以保证吸入管内被水充满的止回阀
46.弹簧载荷升降式止回阀 Spring-loaded lift check valve
该阀不仅能降低水击压力而且流道通畅流阻很小
47.弹簧载荷环形阀瓣升降式止回阀 Spring-loaded annular disc lift check valve
该阀与通常结构的升降式止回阀相比阀瓣行程更小加之弹簧载荷的作用使其关闭迅速因此更利于降低水击压力
48.多环形流道升降式止回阀 Multi-annulus lift check valve
该阀具有最小的阀瓣行程因此其关闭更为迅速
49.蝶式止回阀 Butterfly swing check valve
形状与蝶瓣相似起阀瓣绕固定轴(无摇杆)作旋转运动的止回阀
50.管道式止回阀 Line check valve
阀瓣沿着阀体中心线滑动的止回阀.该阀体积小重量轻加工工艺性好但流阻系数比旋启式止回阀略大
51.空排止回阀 No-load running check valve
这是一种特殊用途的止回阀用于锅炉给水泵的出口以防止介质倒流及起空排作用
52.缓闭止回阀 Dashpot check valve
在旋启式止回阀或升降式止回阀上设臵缓冲装臵形成缓闭止回阀这种止回阀能有效地防止水击
53.隔膜式止回阀 Diaphragm type check valve
该阀是止回阀的一种新的结构形成尽管它的使用受到温度和压力等的限制但其防止水击压力比传统的旋启式止回阀小得多
54.锥形隔膜式止回阀 Tapered diaphragm type check valve
该阀对夹安装在管道两法兰之间其关闭速度极为迅速
55.环形编织隔膜式止回阀 Annular woven diaphragm type check valve
该阀采用了褶皱的环状橡胶隔膜关闭速度极快但其使用范围通常受压差(p〈1MPa)和温度(t〈70°C)的限制
56.球形止回阀 Ball check valve
胶球(单球与多球)在介质作用下在球罩内沿阀体中心线方向作来回短行程滚动以实现其开启和关闭动作
57.安全阀 Safety valve
一种自动阀门它不借助任何外力而是利用介质本身的力来排出额定数量的流体以防止系统内压力超过预定的安全值当压力恢复正常后阀门再行关闭并阻止介质继续流出
58.重锤式安全阀 Weighted safety valve
用杠杆和重锤来平衡阀瓣压力的止回阀.这种结构只能用在固定设备上其重锤的重量一般不应超过60kg
59.弹簧式安全阀 Spring type safety valve
利用压缩弹簧的力来平衡阀瓣的压力并使其密封的安全阀.这类安全阀的弹簧作用力一般不应超过20000N
60.脉冲式安全阀 Pulse type safety valve
该阀把主阀和辅阀设计在一起通过辅阀的脉冲作用带动主阀动作这种结构通常用于大口径.大排量及高压系统
61.微启式安全阀 Low lift safety valve
阀瓣开启高度为阀座喉径的1/40~1/20的安全阀
62.全启式安全阀 Fall lift safety valve
阀瓣开启高度等于或大于阀座喉径的1/4的安全阀
63.全封闭式安全阀 All sealed bonnet tgpe safety valve
开启排放时介质不会向外界泄漏而是全部通过排泄管排放掉.这种结构适用于易燃.易爆.有毒介质
64.半封闭式安全阀 Half sealed bonnet type safety valve
开启排放时介质一部分通过排泄管排掉而另一部分从阀盖与阀杆的配合处向外泄漏.这种结构适用与一般的蒸气和对环境无污染的介质
65.敞开式安全阀 Exposed type safety valve
开启排放时介质直接由阀瓣上方排放这种安全阀适用于对环境污染无要求的场合
66.直接载荷式安全阀 Direct loaded safdty valve
直接用机械载荷如重锤.杠杆重锤或弹簧来克服由阀瓣下介质压力所产生作用力的安全阀
67.带辅助装臵的安全阀 Assisted safety valve
该安全阀借助一个动力辅助装臵可以在低于正常的开启压力下开启.即使辅助装臵失灵此类阀门应仍能满足标准的要求
68.带补充载荷的安全阀 Supplementary loaded safety valve
该安全阀在其进口处压力达到开启压力前始终保持有一增强密封的附加力.该附加力(补充载荷)可由外来的能源提供而在安全阀达到开启压力时应可靠的释放.其大小应这样设定即假定该附加力未释放时安全阀仍能在进口压力不超过国家法规规定的开启压力百分数的前提下达到额定排量
69.先导式安全阀 Pilot operated safety valve
一种依靠导阀来驱动或控制的安全阀.该导阀本身应是符合标准要求的直接载荷式安全阀
70.杠杆式安全阀 Lever and weight loaded safety valve
利用杠杆将作用力传递到阀瓣上的安全阀
71.波纹管平衡式安全阀 Bellows seal balance safety valve
利用波纹管平衡背压的作用以保持开启压力不变的安全阀
72.双联弹簧式安全阀 Duplex safety valve
将两个弹簧式安全阀并联具有同一进口的安全阀组

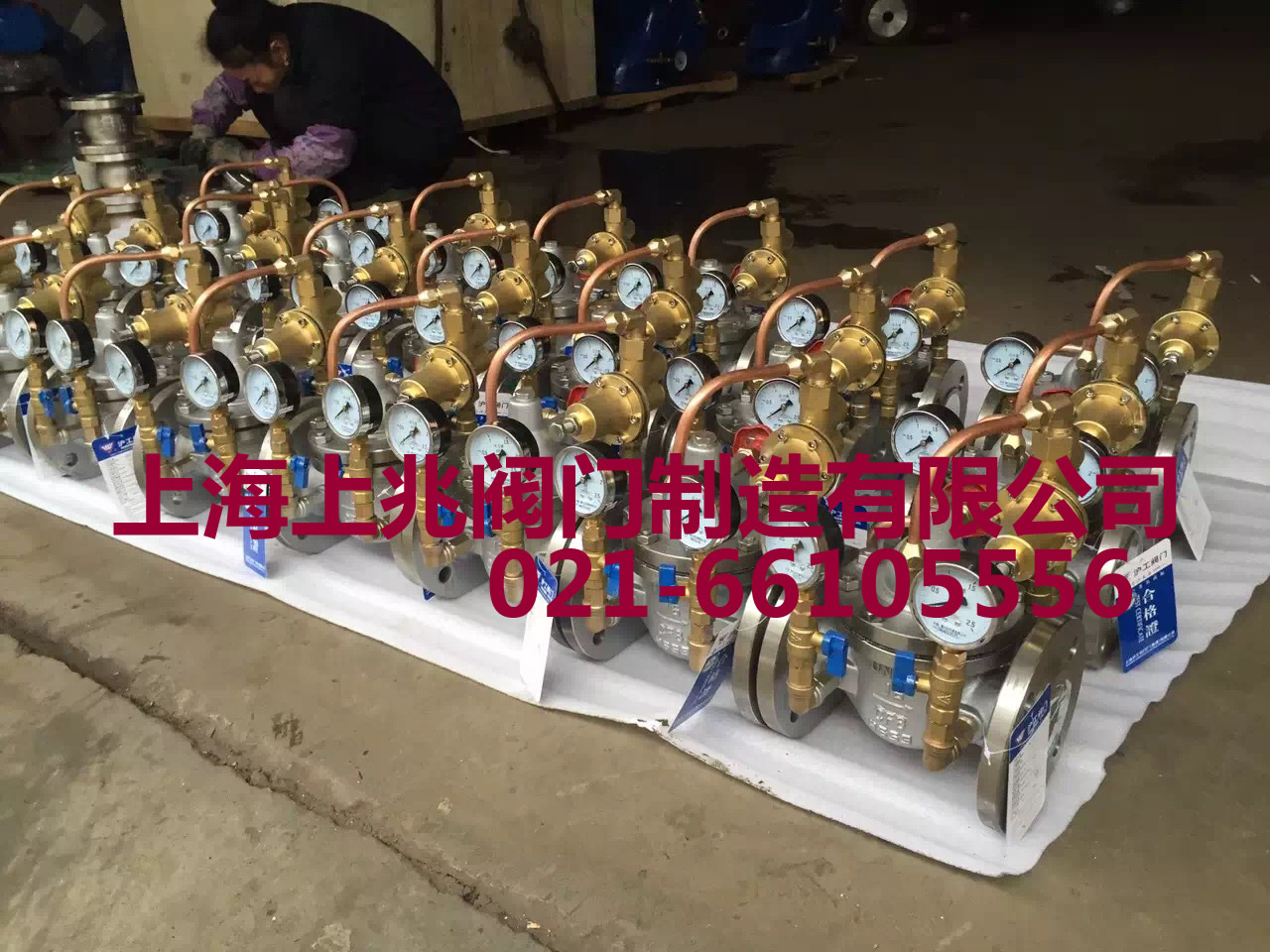

73.减压阀 Pressure reducing valve
通过启闭件的节流将介质压力降低并利用介质本身能量使阀后的压力自动满足预定要求的阀门
74.活塞式减压阀 Piston reducing vakve
采用活塞作传感元件带动阀瓣运动的减压阀
75.薄膜式减压阀 Diaphragm reducing valve
采用薄膜作传感元件带动阀瓣运动的减压阀
76.气包式减压阀 Air bag type reducing valve
依靠阀后介质进入气包内的压力来平衡阀的压力的减压阀
77.弹簧薄膜式减压阀 Spring diaphragm reducing valve
采用弹簧和薄膜作传感件来带动阀瓣升降运动的减压阀
78.波纹管式减压阀 Bellows seal reducing valve
采用波纹管机构来带动阀瓣升降运动的减压阀
79.杠杆式减压阀 Lever reducing calve
采用杠杆机构来带动阀瓣升降运动的减压阀
80.定值减压阀 Fixed pressure reducing valve
出口压力保持定值的减压阀
81.定比减压阀 Proportionging pressure reducing valve
出口压力与进口压力或某个参考压力保持一定比例的减压阀
82.定差减压阀 Fixed differential reducing valve
出口压力与进口压力或某个参考压力保持一定压力差的减压阀
83. 直接作用式减压阀 Direct-acting reducing valve
利用出口压力变化直接控制阀瓣运动的减压阀
84.先导式减压阀 Pilot-operated reducing valve
由主阀和导阀组成出口压力变化通过放大控制主阀动作的减压阀
85.先导式减压阀主阀 Main valve
在先导式减压阀中受导阀控制对流通介质起调控作用的阀
86.先导式减压阀导阀 Pilot valve
在先导式减压阀中起控制主阀动作的前臵阀
87.正向作用式减压阀 Direct accing reduding valve
进口介质对阀瓣的作用力与阀瓣升起方向一致的减压阀
88.反向作用式减压阀 Reverse acting reducing valve
进口介质对阀瓣的作用力与筏瓣升起方向相反的减压阀
89.卸荷式减压阀 Balanced reducing valve
进口介质对阀瓣的作用力接近或达到平衡的减压阀
90.蒸汽疏水阀 Steam trap
自动排放凝结水并阻止蒸汽泄漏的阀门
91.机械型蒸汽疏水阀 Mechanical steam trap
由凝结水位变化驱动启闭件使其完成阻汽排水动作的疏水阀
92.浮球式疏水阀 Ball float steam trap
利用在凝结水中浮动的空心球带动启闭件动作的疏水阀
93.自由浮球式蒸汽疏水阀 Free-ball float steam trap
由壳体内凝结水的液位变化导致启闭件(自由浮球)的开关动作.该阀能够排饱和水且能连续排放凝结水
94.杠杆浮球式蒸汽疏水阀 Lever-ball float steam trap
由壳体内凝结水的液位变化导致启闭件(杠杆浮球)的开关动作.该阀杠杆机构的特点是可以扩大浮力因此可以用于超大排量的场合
95.自由半浮球式蒸汽疏水阀 Free-semi-ball float steam trap
采用能自由活动的半球形浮子(自由半浮球)浮子本身具有阀瓣的机能是没有铰链.杠杆及连杠机构即能开闭阀口的结构也是结构最简单的蒸汽疏水阀
96.敞口向下浮子式蒸汽疏水阀 Inverted bucket steam trap
其浮子的开口向下由浮子内凝结水的液位变化导致启闭件的开关动作.该阀多数不把阀瓣直接固定在浮子上而是采用杠杆机构以扩大浮力
97.敞口向上浮子式蒸汽疏水阀 Open bucket force steam trap
该阀又称为浮桶式蒸汽疏水阀是利用在凝结水中的浮桶带动启闭件动作的蒸汽疏水阀
98.热静力型蒸汽疏水阀 Hot-statical force steam trap
由凝结水温变化驱动启闭件使其完成阻汽排水动作的疏水阀
99.波纹管式蒸汽疏水阀 Bellows seal steam trap
该阀是在蛇形管容器内即在波纹管内封入沸点低.易挥发的液体作为感温元件.在波纹管上固定着阀瓣随着温度变化波纹管产生伸缩而启闭的疏水阀
100.膜盒式蒸汽疏水阀 Membrane-box steam trap
该阀属蒸汽压力式由凝结水的压力与可变形元件内挥发性液体的蒸汽压力之间的不平衡来驱动启闭件的动作该阀不会产生气堵
101.双金属片式蒸汽疏水阀 Bimetal elements steam trap
利用双金属片受热变形带动启闭件动作的蒸汽疏水阀.该阀不会发生闭塞现象
102.热动力型蒸汽疏水阀 Hot-motive force steam trap
由凝结水动态特性的变化驱动启闭件使其完成阻汽排水动作的疏水阀
103 圆盘式蒸汽疏水阀 Dise steam teap
利用蒸汽和凝结水的不同热力性质及其静压和动压的变化使阀片动作的蒸汽疏水阀
104.脉冲式蒸汽疏水阀 Impulse steam trap
利用蒸汽在两级节流中的二次蒸发导致蒸汽和凝结水的压力变化而使启闭件动作的蒸汽疏水阀
105.迷宫或孔板式蒸汽疏水阀 Orifice steam trap
该类形式的蒸汽疏水阀是由节流孔控制凝结水的排放量并使热凝结水变化而减少蒸汽的流出
106.隔膜阀 Diaphragm valve
启闭件(隔膜)由阀杆带动沿阀杆轴线作升降运动并将动作机构与介质隔开的阀门
107.截止式隔膜阀 Globe diaphragm valve
阀体与截止阀阀体形状相似的隔膜阀
108.屋脊式隔膜阀 Weir diaphragm valve
阀体流道中以屋脊形结构与隔膜构成密封副的隔膜阀
109.榨板式隔膜阀 Wedge diaphragm valve
闸瓣与楔式闸阀的单闸板形状相似的隔膜阀
110.多用阀 Multipurpose valve
具有多种用途的阀门
111.截止止回阀 Serew-down stop check valve
一种可以起截止和止回两种作用的阀门该阀适用于安装位臵受到限制的场合
112.截止止回节流阀 Serew-down stop check and throttle valve
一种可起截止.止回.节流作用的三用阀.该阀大量使用在油井并注水装臵上
113.截止止回安全阀 Serew-down stop check and safety valve
一种起截止.止回.安全作用的三用阀
114.止回球阀 Check-ball valve 一种可以做止回和球阀的两用阀门
