在需要介质分流、合流或换向的管路系统中，三通球阀是使用广泛的控制元件；配上气动执行器，就能实现远程自动化切换。Q645F 气动三通球阀是其中的常见型号，采用法兰连接、不锈钢材质，适合化工、制药、暖通等洁净或轻度腐蚀介质。本文解读 Q645F 型号含义，对照常用参数，并说明 T 型、L 型通道怎么选，帮助采购人员一次选对。

一、Q645F 型号怎么读

按阀门型号编制规则，Q645F 各段含义为：Q 表示球阀；6 表示气动驱动，即由气动执行器带动球体旋转 90 度完成开关；4 表示法兰连接，直接与管路法兰对接；5 表示三通 T 型流道，三个通道可以互相连通或其中两个连通；F 表示阀座密封材料为聚四氟乙烯（PTFE）。型号后缀的数字代表公称压力等级，16、25、40、64 分别对应 1.6、2.5、4.0、6.4MPa；末尾字母 P 为不锈钢阀体（304/316），C 为铸钢阀体。同系列的 Q644F 流道为 L 型，仅用于相邻两通道之间的流向切换，选型时先分清通道形式。

二、T 型与 L 型怎么选

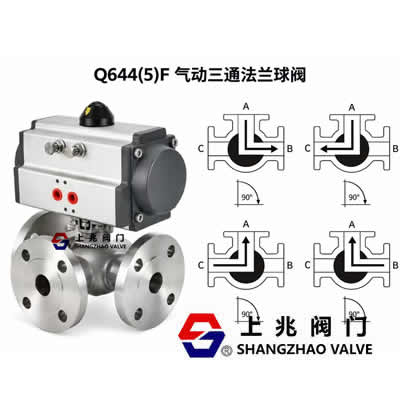

T 型三通球阀（Q645F）的球体流道呈 T 字形，转动到不同位置可以让三个通道互相连通，或让其中任意两个通道连通，实现分流、合流和混合，适合需要多路调配的工艺，如冷却水切换、物料混合配比。L 型三通球阀（Q644F）只能让相互垂直的两个通道连通，第三个通道始终封闭，适合单纯的流向切换，如两条管线之间换路。三通球阀一般配两个阀座，要求更高时可选四阀座结构，密封更可靠，采购时可按工况注明阀座数量。

三、常用参数对照

气动三通球阀的常用规格：公称通径 DN15 到 DN200，部分厂家可做到 DN250；公称压力 PN16、PN25、PN40、PN64；阀体材质 WCB 碳钢、304 不锈钢、316 不锈钢；密封材质 PTFE 四氟，软密封适用温度一般 - 40℃到 180℃左右，PPL 密封可到 250℃左右；驱动气源压力约 0.4 到 0.8MPa；法兰标准按国标 GB/T 9113 或 HG/T 20592 执行，也可按美标、日标定制。以上为行业通用口径，具体以上海上兆阀门最新样本为准，订货时把介质、压力、温度和安装方式写清楚即可。

四、应用与配套

Q645F 气动三通不锈钢球阀常见于中央空调冷却水切换、化工物料分流合流、制药 CIP 清洗管路切换、食品饮料调配、蒸汽与燃气换向等场景。配套上，气动执行器多采用齿轮齿条式结构，配二位五通电磁阀换向，装磁性开关或限位开关反馈阀位。执行器分双作用和单作用两类：双作用靠两路气源分别进气实现开关，适合气源稳定、断电断气无特殊要求的场合；单作用带弹簧复位，断气时自动回到安全位置，用于要求失气保位或复位的场合。防爆场合需选防爆电磁阀和防爆反馈开关，接线盒密封处理。执行器扭矩要按阀门扭矩乘以 1.3 到 1.5 倍安全系数选配，防止卡阻时转不动、力矩不足。上海上兆阀门 Q644F/Q645F 气动三通球阀可选 304、316 不锈钢材质，按工况定制执行器与配套附件，出厂完成动作与密封检测后交付。
