电动切断阀出现的故障原因   发布时间:20-04-03

部分集输站场所用电动切断阀为部分回转型电动执行机构,阀体为球阀,主要用于管线的进出口位置,通过电动执行机构带动球阀的球体作90度旋转来实现阀门的全开或全关。电动切断阀出现的故障主要有:

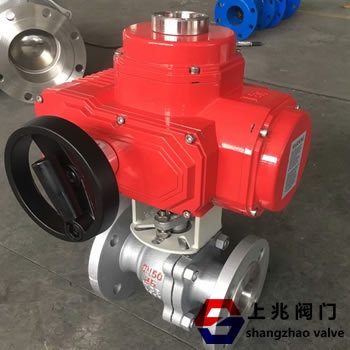

电动切断阀出现的故障原因
原因(1):电源线松脱
根据接线示意图的接法找到电源线,检查是否存在松动现象,以致造成电机无法启动。
原因(2):电机故障。
电机是驱动整个传动装置的动力来源,它通过减速齿轮、蜗轮蜗杆将动力传输给阀门球体转轴,一旦电机损坏则无动力输出。
另外,传动装置虽然有润滑脂进行润滑,并且无需定期补加润滑脂,但是在电机转动时可以清晰听到每台电机的轴承噪音较大,分析是由于轴承或油脂的清洁度引发的一种不规则的声音。在日常操作使用时需要及时关注电机声音变化。
原因(3):控制线路故障
电动执行机构的组成包括电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、机械限位和电气部分等,不锈钢蝶阀电气控制模块集成了开关操作、阀位开度指示、控制模式转换、参数设置调整、故障显示等功能,一旦出现故障造成电机不启动,则需要进行维修或更换。


原因(4):行程或力矩控制机构失灵
电动紧急切断阀的力矩和行程是可调的,它设置有力矩控制机构和行程控制机构,它们的控制原理:
①力矩控制机构
当输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,由蜗杆上的齿条带动齿轴转动,当输出力矩增大到整定转矩时,则紧固在齿轴上的凸轮使微动开关动作,从而切断电机电源,电机停转,以此实现对电动装置输出转矩的控制,达到保护阀门的目的;
②行程控制机构
凸轮轴与输出盘同步转动,当凸轮轴转至预先设定的行程位置时,紧固在凸轮轴上的凸轮使微动开关动作,切断电机电源,从而实现对电动装置行程的控制。
由以上原理可以看出,力矩和行程的控制都是通过使用微动开关和相应的机械传动来实现的。不锈钢球阀因此,微动开关出现失灵或者传动机构出现故障造成凸轮与微动开关一直接触造成电源处于切断状态,均会造成电机无法启动。
需要进行检查以排除其故障。在操作阀门过程中可能会出现开向过矩或关向过矩的故障,这是由于:
①阀门厂家在阀门出厂时设置的力矩值过小或者是阀门阀体在转动的过程中卡阻造成电机过载,力矩控制机构动作所致。可通过机械式增大整定转矩或者反向转动一下手轮进行疏通;
②机械传动故障。需要拆解执行机构检查维修;
③脏物堵塞。拆解阀体清理疏通。阀门出现“行程超出”故障时,可通过调节行程控制机构,依次微调关向凸轮和开向凸轮的位置来缩小其行程。
