ZJHP气动调节阀作为工业自动化控制系统中至关重要的执行元件，在众多领域发挥着关键作用。它能够根据控制系统的指令，精确地调节流体介质的流量、压力、温度等参数，从而实现生产过程的稳定运行和优化控制。本文将详细阐述ZJHP气动调节阀的工作原理，包括其基本结构、气动执行机构的工作原理以及调节阀的流量调节特性等方面。

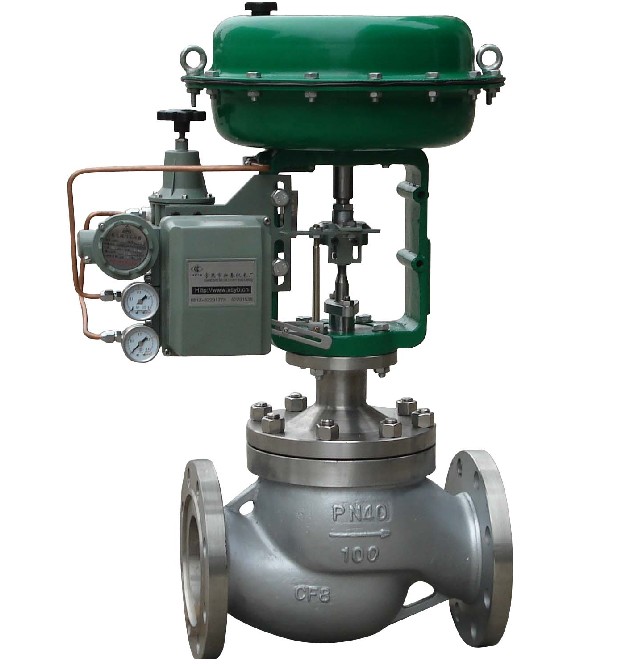

 ZJHP气动调节阀主要由气动执行机构和调节机构两大部分组成。

（一）气动执行机构

 气动执行机构是调节阀的动力来源，它将压缩空气的能量转换为直线或角位移的机械能，从而驱动调节机构动作。常见的气动执行机构有薄膜式和活塞式两种。

 薄膜式气动执行机构主要由膜片、弹簧、推杆等部件组成。当压缩空气进入膜片上方的气室时，膜片在气压的作用下向下移动，通过推杆带动调节机构的阀芯动作。弹簧则起到平衡膜片受力和复位的作用，当气室中的气压降低时，弹簧将膜片向上推回原位。

 活塞式气动执行机构则采用活塞在气缸内运动来实现力的传递。压缩空气进入气缸的一侧，推动活塞向另一侧运动，活塞通过活塞杆与调节机构相连，从而带动阀芯动作。活塞式执行机构具有较大的输出力，适用于需要较大推力的场合。

（二）调节机构

 调节机构主要由阀体、阀芯、阀座等部件组成，其作用是根据执行机构的动作来改变流体介质的流通面积，从而实现流量的调节。

 阀体是调节机构的外壳，它提供了流体介质的通道。阀芯是调节机构的核心部件，它通过在阀体内的上下或旋转运动来改变流体的流通面积。阀座则与阀芯配合，起到密封和导向的作用。根据阀芯的形状和运动方式，调节机构可分为直行程和角行程两种类型。

 直行程调节机构的阀芯通常为柱塞式或套筒式，通过上下直线运动来改变流通面积。角行程调节机构的阀芯则为蝶板、球阀等形式，通过旋转运动来实现流量调节。

（一）气路系统

 气动执行机构的气路系统是实现其动作的关键。它主要由气源、过滤器、减压阀、定位器、电磁阀等部件组成。

 气源提供压缩空气，过滤器用于去除压缩空气中的杂质和水分，保证气路系统的清洁和稳定。减压阀则将气源的压力调节到合适的工作压力，以满足执行机构的要求。

 定位器是气动调节阀的重要附件之一，它能够根据控制系统的输入信号，精确地控制执行机构的行程位置。定位器通过反馈杆与执行机构的推杆或活塞杆相连，实时监测执行机构的位置，并与输入信号进行比较。当两者存在偏差时，定位器会通过调节气路系统中的气压，使执行机构动作，直到达到设定的位置。

 电磁阀则用于控制气路的通断，实现执行机构的正、反作用。当电磁阀通电时，气路接通，压缩空气进入执行机构的气室，推动执行机构动作；当电磁阀断电时，气路断开，执行机构在弹簧的作用下复位。

（二）力平衡原理

 气动执行机构的工作基于力平衡原理。在正常工作状态下，执行机构受到来自气室中气压产生的推力、弹簧的弹力以及流体介质对阀芯的作用力等多个力的作用。

 当控制系统发出调节信号时，定位器会根据信号大小调节气室中的气压，使气压产生的推力与弹簧的弹力和流体介质的作用力达到平衡。此时，执行机构处于稳定的位置，阀芯也相应地处于一个确定的开度，从而实现对流体流量的精确调节。

（一）流量特性曲线

 调节阀的流量特性是指在一定的压差下，流过调节阀的流量与阀芯开度之间的关系。常见的流量特性曲线有直线特性、等百分比特性、抛物线特性和快开特性等。

 直线特性的流量与阀芯开度成线性关系，即阀芯开度变化相等时，流量的变化量也相等。这种特性适用于流量变化范围较小、对调节精度要求较高的场合。

 等百分比特性的流量与阀芯开度之间呈指数关系，即阀芯开度变化相等时，流量的相对变化量是相等的。这种特性在小开度时流量变化较小，大开度时流量变化较大，适用于流量变化范围较大的场合，能够在整个开度范围内保持较好的调节性能。

 抛物线特性介于直线特性和等百分比特性之间，其流量变化规律在小开度时接近直线特性，大开度时接近等百分比特性。快开特性则在小开度时流量变化较大，大开度时流量变化较小，适用于需要快速开启或关闭的场合，如紧急切断阀等。

（二）影响流量调节特性的因素

 调节阀的流量调节特性不仅与阀芯的形状和结构有关，还受到多种因素的影响。其中，流体介质的性质（如密度、黏度等）、管道系统的阻力、压差的变化等都会对流量调节特性产生影响。

 在实际应用中，为了获得理想的流量调节特性，需要根据具体的工艺要求和流体介质的特性，选择合适的调节阀类型和阀芯结构，并进行合理的管道设计和安装。

 ZJHP气动调节阀由于其精确的调节性能和可靠的工作稳定性，在众多工业领域得到了广泛的应用。

 在化工行业中，气动调节阀用于各种化工原料和产品的流量、压力、温度等参数的调节，确保化工生产过程的安全和稳定。在石油炼制领域，它可以调节原油的流量和压力，控制炼油过程中的各种反应条件，提高炼油效率和产品质量。

 在电力行业中，气动调节阀用于锅炉的给水、蒸汽流量调节，以及汽轮机的调速系统等，保证电力生产的稳定运行。在暖通空调系统中，它可以调节空调水的流量和温度，实现室内环境的舒适控制。

 ZJHP气动调节阀作为一种重要的自动化控制设备，其工作原理涉及到多个方面的知识和技术。深入了解其工作原理，对于正确选择、使用和维护气动调节阀具有重要意义，能够确保其在工业生产和其他领域中发挥最佳的性能，为实现生产过程的自动化和优化控制提供有力的支持。
