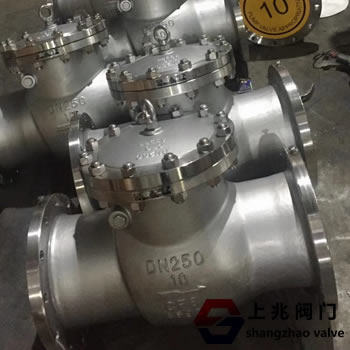

H44W不锈钢旋启式止回阀   发布时间:20-03-21

H44W不锈钢止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
H44W不锈钢止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。
适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
H44W不锈钢止回阀结构特点
1、结构长度短
2、体积小、重量轻
3、阀瓣关闭快速,水锤压力小
4、水平或垂直管道均可使用,安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
作用原理:通过汽缸塞的上下移动,协助阀瓣快速启闭以达到密封面




H44W不锈钢止回阀维护与保养
1该阀门应存放在干燥通风的室内,做到防潮、防雨、防锈。
2 存放月运输时启闭件应处于关闭装置,同时应做好以下工作:
a 阀瓣应固定于开启位置
b 紧急切断阀通径两端内口用泡沫板堵塞,端口须用闷盖塞紧,予以防尘、防锈,保持通道清洁和端面的平整;
c 汽缸部位进行适当的包装防护、防震和防碰;
d 阀门放置时应平稳,气动驱动装置朝上,不得相互受挤。
3 长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹,焊接口的防护状况进行检查,擦拭污垢和锈迹后,重新涂刷防锈油予以防护。
H44W不锈钢止回阀安装与使用
1 抽汽止回阀垂直安装在水平管道上,使用是一般处于全开状态。
2 旋转式止回阀应优先安装在水平官道上,切断阀也可安装在管内介质自下而上流动的垂直管道上。
3安装前应先进行以下工作
A卸掉阀门通道两端的闷盖和泡沫板,清洁内腔,去除油垢;
B剥去阀瓣表面上的油纸,去除阀瓣面上的油垢;
4安装时介质的流向必须限制。
5 通过管路的介质不应带有硬质颗粒,以免损伤密封面
6 该阀门出厂前以逐台进行检验和试验合格,安装单位可直接压力试验或安装使用。
H44W不锈钢止回阀标准规范:

设计制造标准:GB/T 12236-2008

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008
