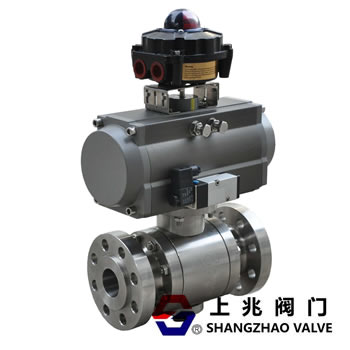

1。浮动气动球阀气动球阀的球是浮动的。在介质压力的作用下，球体能产生一定的位移，并压紧在出口端的密封面上，保证出口端的密封。浮动气动球阀结构简单，密封性能好，但承载工作介质的球体的载荷全部传递到出口密封圈上，因此需要考虑密封圈材料能否承受球体介质的工作载荷。这种结构广泛应用于中低压球阀。

气动球阀的球是固定的，按下后不动。

所有带固定球的阀门都有浮动座。被介质压紧后，阀座移动，使密封圈紧压在球体上，保证密封。通常在球的上下轴上安装轴承，操作扭矩小，适用于高压大口径的阀门。为了降低气动球阀的操作扭矩，增加密封的可靠性，近年来出现了油封球阀。在密封面之间注入专用润滑油，形成油膜，既增强了密封性能，又降低了操作扭矩，更适用于高压大口径球阀。

第三，弹性球气动球阀气动球阀的球是弹性的。球和阀座密封圈都是金属材料，密封压力很高。气动切断阀介质本身的压力达不到密封要求，必须施加外力。这种阀门适用于高温高压介质。弹性球体通过在球体内壁下端开设弹性凹槽来获得弹性。当通道关闭时，阀门使用

杆的楔形头部使球膨胀并压在阀座上以实现密封。在旋转球体之前，松开楔形头，球体将恢复原状，使球体与阀座之间有一个小间隙，这样可以减少密封面的摩擦力和操作扭矩。气动球阀按其通道位置可分为直通式、三通式和直角式。后两种球阀用于分配介质和改变介质的流向。

1。范围

本手册适用于带法兰端的电动或气动球阀。

2。组成由电动或气动致动器20和球阀阀体部分组成，球阀阀体部分与支架18和连接轴17连接。

3。使用限制温度和压力限制L的铭牌显示了球阀在大工作温度和小工作温度下允许的大工作压力。l使用聚四氟乙烯或RTFE阀座和密封，工作温度应该在150到200度之间。其他类型的阀座和密封件的工作温度应由KI工厂检查。低温L阀门的公称压力等级PN可以表示阀门在常温下的较大工作压力。例如:PN4.0，表示其工作温度为-290°c ~ 380°c，大工作压力为40Bar4.0MPa. L电动或气动执行机构的注意事项，请参考其相应的说明书。

4。安装

1。拆除法兰端两侧的保护盖，在阀门完全打开的情况下进行冲洗和清洁。2、安装前应

按照规定的信号电或气对整机进行测试，防止运输引起的振动影响使用性能。测试合格后，才能按照电动执行机构的电路图进行线路安装。3.在准备与管道连接之前，必须清洗和清除管道中残留的杂质，这些杂质可能会损坏阀座和球体。4.安装时，请不要将阀门的执行机构部分作为吊点，以免损坏执行机构和附件。. 5、这种阀门应安装在管道的水平或垂直方向。6.安装点附近的管道不得下垂或承受外力，可用管道支架或支撑消除管道的偏差。7.与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。4、操作和使用1、操作前必须确认管道和阀门已经冲洗干净。2.阀门的操作根据执行机构的输入信号驱动阀杆旋转:当阀门正转1u002F4转90°时，阀门关闭。当阀门向相反方向旋转90° 1圈时，阀门打开。3.当执行机构的方向箭头与管道平行时，阀门处于开启状态；当指示箭头垂直于管道时，阀门关闭。

5。维护长的使用寿命和免维护期取决于以下因素:正常的工作条件、和谐的温度压力比和合理的腐蚀数据。注意:●球阀关闭时，阀体内仍有加压流体●维修前，释放管道压力，保持阀门处于开启位置●维修前。

断开电源或气源●维护前，从支架上断开致动器。13.l再次锁紧包装。如果填料涵有轻微泄漏，再次锁紧阀杆螺母。l注意不要锁的太紧，一般锁1/4到1转，漏就停了。

2。更换阀座和密封件。a .拆卸L使阀门处于半开位置，冲洗并清除阀体内外可能存在的危险物质。l关闭球阀，拆除两个法兰上的连接螺栓和螺母，然后将阀门从管道上完全拆除。l拆卸驱动装置-致动器20、连接支架18、止动垫圈14、阀杆螺母13、蝶形弹簧板12、Gnan 11、耐磨板10和阀杆填料9l拆卸阀体盖的连接螺栓5和螺母，将阀盖与阀体分开，取下阀盖垫圈16。l确保阀球3处于关闭位置，可以很容易地从阀体中取出，然后取出阀座。l从阀体的孔中轻轻向下推动阀杆6，直到完全取出，然后取出阀杆下的O形圈8和填料7。注意:请注意避免刮伤阀杆表面和阀体填料函的密封部分B，重新组装阀杆，清洁并检查拆下的零件，强烈建议用备件包更换阀座和阀盖垫片等密封件，并按拆卸的相反顺序组装。l用规定的扭矩交叉锁紧法兰连接螺栓5。l用规定的扭矩，锁紧阀杆螺母13l，安装执行机构，然后相应地输入。

通过旋转阀杆，带动阀芯旋转，使阀门处于开启和关闭位置。如果可能的话，在重新组装管道之前，请根据相关标准对阀门进行压力密封试验和性能试验。d、模型表示法:和前面的阀门Q11S-16C一样，这里S是比较老的方法，S代表塑料密封副。现在用F表示，代表四氟乙烯或聚四氟乙烯材料。

气动球阀的分类和特性

气动球阀可分为O型气动球阀和V型气动球阀。o型气动球阀采用浮动结构，球芯为精密铸造，表面镀硬铬，阀座采用增强PTFE材料，节流孔与管径相同，流量大，流阻很小，关闭时无泄漏，一般用作开关阀，特别适用于高粘度，V型球阀采用固定结构，球芯设有V型槽口，可实现对纤维状和颗粒状介质的剪切。根据不同的工艺设备，可选择气动或电动执行机构。气动球阀和电动球阀分别组成，其中气动球阀必须配有阀门定位器实现比例调节，电动球阀必须配有电子电动执行器或伺服放大器实现比例调节。从材质上可分为:碳钢球阀、不锈钢304球阀、316球阀、铜球阀。按压力大小可分为:高压球阀和低压球阀。高压气动球阀主要应用于石油、天然气、液压油、工程机械等行业。主要用于以水为介质的腐蚀性管道！
