YG41W不锈钢燃气限流阀选型   发布时间:17-06-25

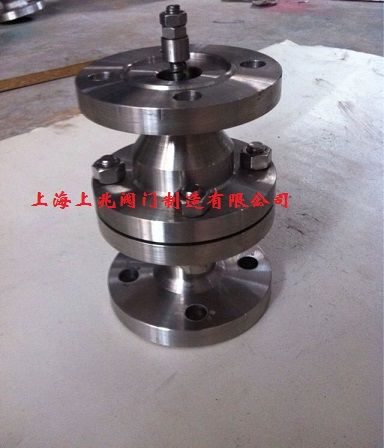

YG41W不锈钢燃气限流阀选型



一、YG41W不锈钢燃气限流阀--概述:



YG41W不锈钢燃气限流阀是一种安全保护阀,使用于液化石油气、天然气等介质。在管道内介质流速超过设定值时即时关闭,在管道或附件损坏流速过大自动关闭,防止事故的发生或扩大,一般安装于贮罐进出口,或管道出口,保卫下游设备的安全性和可靠性。



二、YG41W不锈钢燃气限流阀--特点:



当管道或附件由于破损导致向外界直接泄漏,引起流速急速加大,使管道内的介质流量超过阀门的设定值时,在介质和压差的代同作用下,阀门将自动关闭,阻止事故的进一步扩大。事故排除后,阀门将自动重新恢复至运行状态。适用于安装在罐区管道或装卸管道的进出口处。



三、YG41W不锈钢燃气限流阀--执行标准:





项目
设计依据
结构长度
法兰连接尺寸
试验与检验
标准
GB/T
22653-2008
GB/T
12221-2005
JB/T79-94
HG20592-97/
20639-97
JB/T9094





四、YG41W不锈钢燃气限流阀--性能规范:





公称压力PN
壳体试验压力
适用温度
1.6 Mpa
2.4 Mpa
≤400℃
2.5 Mpa
3.75 Mpa
4.0 Mpa
6.0 Mpa
适用介质
切断时间
〈2.5s
水、蒸汽、油品、液化气、燃气、天然气





五、YG41W不锈钢燃气限流阀--作用原理:



限流阀是一种采用弹簧预载荷的自动控制阀门,主要利用弹簧预紧力和介质运行时的流速压力比,来控制阀门内部动作元件的启闭。

燃气限流阀主要由阀体、阀盖(法兰连接时)、预载荷弹簧、阀瓣和阀杆等组成,当管道内介质流速超过设定值时,或者当管道或附件损坏流速过大时,阀门即行自动关闭。阀门关闭后,人工无需进行启闭干预,当故障消除或流量正常后,阀门即自动开启,管道恢复正常运行状态。
