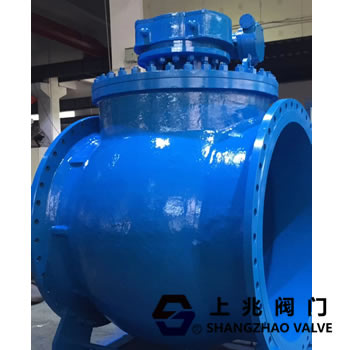

双偏心半球阀的机能、结构特点及应用范围 1、双偏心半球阀概述 跟着产业不断发展,对球阀尤其高温、高压恶劣工况球阀的需求量越来越大,要求球阀具有耐磨、耐冲洗、耐高温、耐侵蚀等机能更高。而传统的全通径球阀固然球心、阀座经由堆焊、喷涂等技术进行表面硬化处理,但是其使用寿命、本钱和机能等依然知足不了使用要求,如产业硅、煤化工、高炉煤气、燃气等苛刻工况。双偏心半球阀是吸取了不同结构的球阀、V 形阀和轨道球阀等的长处开发出的新产品。球阀采用双偏心密封结构,磨损小,力矩小,密封机能好,使用寿命长。阀座和半球体采用特殊硬化工艺处理,特别适应苛刻工况下耐磨损,耐冲洗,耐侵蚀,耐高温的要求。
2、双偏心半球阀结构特点
2.1、半球体
双偏心半球阀的半球体采用双偏心设计,密封效果可靠,瞬间脱开,力矩小,使用寿命长。可应用在输送颗粒类介质的苛刻工况中。其结构原理是半球体中线与阀杆中线偏置尺寸a, 与阀座中线偏置尺寸b,全开时球体与阀座完全脱开,并有一定的间隙,回转半径分为长半径和短半径,在长半径滚动轨迹的切线会与阀座密封面形成一个θ角,在阀门启闭时,半球相对阀座面有一个渐出脱离在开度10°时,芯已经完全脱离和渐入挤压的作用,从而降低了启闭时阀座与半球之间的机械磨损和擦伤,进步了使用寿命。
2.2、阀座
(1)阀座采用浮动设计,降低加工难度,保证阀座中央线与半球体球面中央点重合,从而进步密封机能。切断阀阀座与阀体有间隙d,装配时利用半球体定位可自动找正中线,保证阀座密封面与半球体球面全接触,解决了因加工精度误差造成的泄漏,进步了球阀的使用机能及寿命。
(2)阀座与阀体间的密封采用硬密封结构,适合高温、高压工况。阀座与阀体密封接触面尺寸c值小,各自密封面精度要求高,在装配时,护圈用电动冲击扳手安装,不仅是护圈与阀体啮合,防止松动,而且是阀座摩擦滚动,符合机械振动啮合原理,使阀座与阀体可靠密封。
(3)阀座与阀体及阀座与半球体采用两点硬密封,因此该阀可以应用在高温、高压工况。
2.3、其他零部件
阀门整体采用模块化设计,结构简朴,可靠性好,通用性较高。阀杆采用防喷出结构。驱动方式多样化,阀杆、支架与执行机构的连接尺寸符合ISO5211 尺度,可直接与各种规范执行机构组配。常用的驱动方式有手动、气动、液动、气液联动和电动等,从而进步了双偏心半球阀运用机能。
3、使用范围
双偏心半球阀适合各类通用行业的要求用阀,如水、污水、废水、蒸汽、气、纸浆等介质。假如密封副采用Cr-Mn-Si硬质合金,并有耐火、防爆和防静电功能,则适合中高温介质要求,如煤气、焦炉煤气、水煤气和自然气等场合。假如密封副(半球体、阀座)和阀体流道经由碳化钨特殊工艺处理,则具有高效节能,耐磨性好,密封机能可靠,操纵轻便,启闭迅速,使用寿命长等长处,是产业硅行业管道上用阀的理想选择。因其半球体与阀座瞬间脱离及瞬间压紧特性,适合介质中含有颗粒的苛刻工况,可广泛应用于冶金、选矿、电力等出产工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。在瞬间脱离及瞬间压紧过程中,半球体与阀座有挤切作用能除去密封面上的结垢与粘连物,能保证密封綦严可靠。是输送易沉淀结垢、结晶析出的溶液矿浆、料浆灰渣等工艺流程中两相混流体介质用阀的理想选择。
4、结语
目前,双偏心半球阀的多种规格产品已应用在不同行业的各种项目上,效果良好,并逐步在扩大使用范围。 切断阀 氨用紧急切断阀厂家 氨气紧急切断阀厂家 液动紧急切断阀厂家 电动紧急切断阀厂家 气动紧急切断阀厂家 上海紧急切断阀厂家 上海燃气紧急切断阀 上海液氨紧急切断阀 上海紧急切断阀价格 上海气动紧急切断阀 上海紧急切断阀 上海切断阀
|
