| 电动调节阀的设计选型知识 发布时间：20-12-18 |

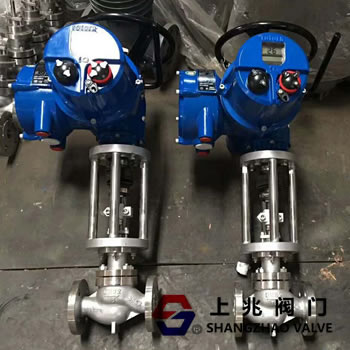

电动调节阀的选择设计非常重要，正确的选择会影响系统调整的效果。 此外，鉴于电动控制阀在使用过程中压力头过大，可以将手动控制阀或压差控制阀串联连接，以确保电动调节阀的工作压降和确保其调节性能。 1。电动调节阀的技术参数 A循环流量 电动调节阀的流量反映了阀的流量。它定义为当阀门两端之间的压力差为1bar时通过阀门的流量。通常用Kv表示，Kv \\ u003dQ /ΔP，其中Q表示通过控制阀 的流量，单位为m3 / h； ΔP表示调节阀前后的压力差，单位为巴。 当阀门完全打开时，流量最大，Kv值最大，称为Kvs。当阀门关闭时，流量为0。 两条流量特性曲线 电动调节阀的流量特性曲线反映了流经阀门的流量与流量之间的关系。额定冲程从0变为100时的额定冲程百分比，紧急切断阀并且还反映了控制阀的相对流量和相对开度之间的关系。当阀的压降恒定时，通过阀的流量特性称为理想流量特性；当阀的压降发生变化时，通过阀的流量特性称为工作流量特性。 三阀机构 电动调节阀的阀机构是指调节阀完全打开时调节阀两端的压降与调节阀完全关闭时调节系统两端的压降之比。电动控制阀的功率大小与系统的调节能力有关。 阀门权限越小，系统的调节能力越差； 四个可调比例和关闭压差 电动调节阀的可调比例是最大流量和最小流量之比，可通过调整。 在运行期间，流量变化应在调节阀的可控制范围内。 关闭压力差是指调节阀完全关闭时，阀门两端之间的最大压力差。如果调节阀的关闭压力差超过允许范围，则应立即采取措施，例如使用串联差压控制阀将其恢复到正常范围。  2。电动调节阀的设计和选择 A设计选择参数 在电动控制阀的设计和选择中需要考虑的参数包括流量，阀前压力，压力差异，阀门后的压力和温度等。 首先，要考虑诸如热力发电厂供暖范围内的供暖面积，建筑物的隔热性能，散热器的类型以及供暖系统的供暖温度等因素。房间确定供热站的供热负荷；其次，可以通过一次网的给水和回水的温度来确定火力。 站的一次侧流量，然后是调节阀的流量。最后，可以从加热系统一次网的水压图和加热站的阻力损失中获得调节阀的阀前压力，压差或阀后的压力。 确定热力系统的实际情况。 两种设计选择原则 供暖系统调节的最佳原理是调节阀的开度变化与热交换器的热交换量的变化成线性关系。 火力发电厂水-水热交换器的传热特性为向上抛曲线，因此应选择等百分比流量特性调节阀。 此外，为确保在实际工作中的调节性能，调节阀的阀权限应不小于0.25〜0.3。 电动调节阀的阀体直径应为 根据流量的Kvs选择，执行器的选择必须满足最大关闭压力差的要求。 三种设计选择计算 计算电气流量根据供热站的供热负荷和一次侧供水和回水的温度控制阀；根据一次网络的水压图，加热站的阻力和阀门权限确定电动控制阀的压降；计算所需的Kv值 ;查找电动控制阀的选择样本，选择大于Kv的Kvs值，并在相同档位选择调节阀的口径；计算控制阀实际完全打开时的压降，然后计算实际阀功率，其应不小于0.25 〜0.3；检查选择样品中的允许压力差和允许温度，并选择阀类型； 3。根据选择样品选择与阀体匹配的执行器，并满足关闭压差要求，并确定控制信号类型。解决过大资金压力的措施 A系列手动控制阀 手动控制阀是一个阻力元件。该系列手动控制阀的功能是克服加热系统提供的过压头，使电动控制阀可以在适当的压差下工作，并确保阀端压降和控制阀的工作压力。 差异比大于0.25〜0.3，提高了调节性能。严格地说，系列手动控制阀不改变控制阀的阀权限，而只是在调节过程中改变电动控制阀的相对开度，从而可以在合适的开度范围内工作。 当热站的一次侧流量变小时，需要调节手动控制阀以减少电动控制阀工作时的阀端压降，从而将阀开度保持在允许范围内范围。 两个串联的差压控制阀 如果火力发电厂的基本压力头太大，则也可以串联差压控制阀以提供一个电动控制阀的压差恒定。 差压控制阀可以吸收额外的资本压力头，并使电控制阀在稳定的工作条件下运行，因此不受制热系统和其他热力站提供的资本压力头变化的影响调整。 由于串联压差控制阀具有许多优点，因此在将热力调节阀安装在热站的一次侧时应将压差控制阀串联连接。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
