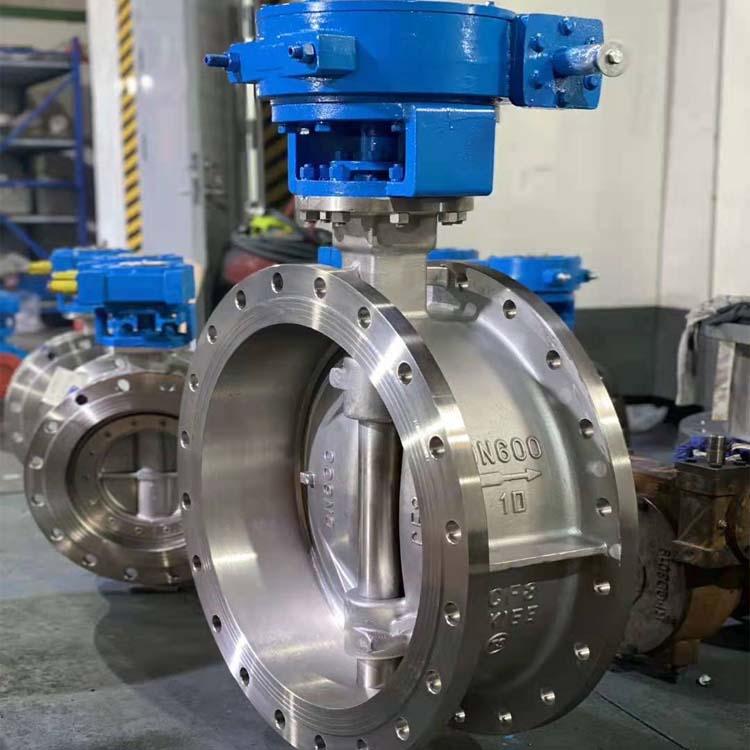

三偏心蝶阀的基本结构特点是阀杆的位置决定轴向和径向偏心，蝶板锥的倾斜度决定另一个角度偏心。设计三偏心蝶阀时，要合理设计各参数值，避免干扰。本文将定性分析三偏心蝶阀结构参数变化对干涉现象的影响。

 当阀门完全关闭时，蝶板与阀座的两个密封面完全接触，它们无处不贴合。绕旋转轴旋转蝶板一定角度。如果在旋转过程中没有干扰，阀门将通过干扰检查。设P为蝶板密封面上的任意一点，由于P点绕旋转轴的旋转轨迹为圆，且过P点并垂直于旋转轴的平面M与阀座密封面相交，则得到的曲线为x ∈[ e-b/ 2，e+b/2]中一条双曲线的一个分支或两个部分。切断阀如果圆的轨迹在密封面宽度范围内始终在双曲线轨迹内，说明蝶板密封面不会与阀座密封面发生干涉；如果圆的轨迹在密封面宽度范围内的双曲线轨迹之外，蝶板密封面将与阀座密封面发生干涉。

 该程序可用于获得某些参数不干扰的范围。以DN = 200mm，PN = 215mpa的蝶阀为例。

从蝶板不干涉的角度，得出以下结论。①随着A的增大，δ先减小后线性增大。为了不干扰阀门，应选择较大的A值。②随着E的增大，δ近似呈直线下降，所以E一般取一个小值附近的值。③ δ随着b的增大而减小，所以b的值不宜过大。④随着α的增大，δ先增大后减小，α应选在拐点附近。⑤δ随着β的增加近似呈直线增加，所以β应该更大。



在确定三偏心蝶阀参数的过程中，很多参数只能在一定范围内确定。在合理选择参数的过程中，要考虑的主要因素是密封、扭矩和过盈以及阀门结构。在参数确定过程中，可以利用本文的方法验证参数的无干涉范围，然后根据阀门结构设计的其他要求选择参数，使得阀门产品设计过程中的干涉检查更加方便，提高了产品设计的效率。
