气动切断阀和调节阀的区别和结构特点

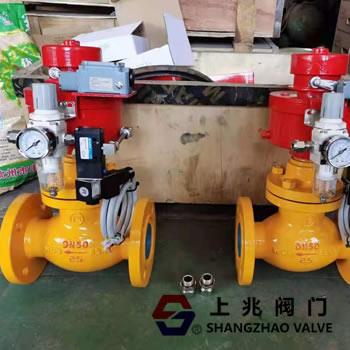

气动阀门包括调节阀和切断阀，它们的作用不同。虽然调节阀的流量也可以调至0，但气动切断阀一般用于紧急切断。如果有阀门定位器，通常是钢瓶阀门。调节阀是气动膜大碟的那种，除了可以调节外，还可以切断。两者的相似之处在于都是以气体为动力。 气动切断阀要么全开，要么全关，主要用于保护；气动调节阀可以在任何位置开启和关闭，可以控制阀门停留在规定的开度，可以调节流量或压力。气动切断阀用于切断管道内的介质，要求动作迅速，切断严密性好，泄漏等级要达到十万分之一。 气动调节阀主要用于连续调节和控制。该信号对应于阀门冲程，并配有电动阀门定位器以接收控制模型。根据连续的4-20MA信号变化，调节阀完成0-100全行程动作。气动 紧急切断阀只有开和关两个位置，一般配有换向电磁阀和行程开关。 电磁阀用于切换气动执行机构的方向，行程开关用于向控制系统反馈信号，从而实时了解阀位开关的状态。当气动控制阀关闭时，可能会有一定的泄漏，而气动切断阀需要零泄漏或接近零泄漏。 气动 切断阀的阀体结构有单座、套筒和双座三种，密封形式有填料密封和波纹管密封。采用多弹。 弹簧致动器和调节机构通过三根立柱连接，整体高度可降低30左右，重量可降低30左右；平衡阀内件，提高切断阀的允许压差；活塞式执行机构，作用力大，压差大。
|
