电动蝶阀|电动法兰蝶阀|对夹式电动蝶阀   发布时间:19-06-16

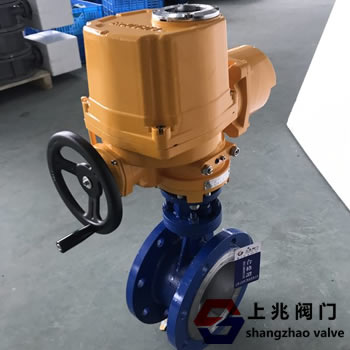

电动蝶阀|电动法兰蝶阀|对夹式电动蝶阀
电动蝶阀是以电动执行器与蝶阀的完美的结合而称谓,相同需要的扭力配置以符合国际通用的ISO5211连接标准平台以及互为的±5°微调,而达到精密协和。执行器,电动执行器90°120°180°270°旋转角行程扭力控制分为开关无源触点反馈型/智能调节型,特殊环境防爆、隔爆型。硬质铝合金壳体 执行电源DC24v 、AC220v、AC380v等可选。内置过热保护、中控反馈信号,指示器透视窗口,附带断电应急手动装置 防护等级IP67 底部安装尺寸符合ISO5211/DIN3337国际标准 适应环境温8℃,环氧树脂涂层。详细数据由供应商另行提供。


(1)采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
(2)密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
(3)橡胶密封圈既可位于阀体上,也可位于蝶板上,可适用不同特点的介质,供用户选择。
(4)蝶板采用框架结构,强度高,过流面积大,流阻小。
(5)整体烤漆,能有效防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
(6)本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响。可在任何方向安装。
(7)具有体积小,重量轻,性能可靠,配套简单,流通能力大,特别适合于介质是较洁净液体和气体。
常用的电动蝶阀有对夹式电动蝶阀和法兰式电动蝶阀两种。对夹式电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式电动蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。
电动蝶阀工作原理:
工作电源通常有:AC220V,AC380V等。输入信号:4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后;以电能作为驱动力来驱动硬密封蝶阀阀板,作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度,从而达到流量、温度、压力等不同工艺参数的调节和控制。
电动蝶阀结构特性
1.在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能
  2.三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成,
  3.蝶板与密封圈之间不存在相卡现象.
  4.阀门的密封性能不受温度变化的影响.
  5.阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,中,后均为零泄漏,故是本质火灾安全型.
