自力式调节阀由阀体和平衡弹簧组成，不需要额外的能源。它以被调节介质的压力为动力源，引入执行机构推动弹簧来控制阀芯的位置，改变两端的压差和流量，使阀前或阀后压力稳定。它具有动作灵敏、密封性能好、压力设定值波动小的优点。自力式调节阀广泛应用于气体、液体和蒸汽介质的减压和稳压自动控制。

可分为直接作用和间接作用。

1。直接作用调节阀

 直接作用调节阀也称为弹簧加载调节阀。其结构有弹性元件，如弹簧、波纹管、波纹管式温度包等。它利用了弹力和反馈信号之间的平衡原理。

2。间接调节阀

 直动式调节阀增加了一个指令器的先导阀，可以放大反馈信号，然后通过执行机构带动主阀的翻板运动，达到改变阀门开度的目的。紧急切断阀如果是调压阀，反馈信号就是阀门的出口压力，通过信号管引入执行机构。如果是流量调节阀，阀门出口处有孔板或其他阻力装置，差压信号从孔板两端取出，引入执行机构。如果是温度调节阀，阀门的出口有温度传感器或温度包，通过温度传感器中介质的膨胀和收缩来驱动执行机构。

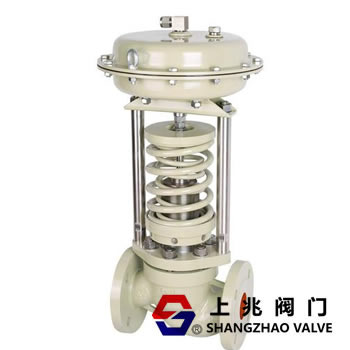

ZZZY直动自力式调压阀

ZZVP-16B直动自力式微压调节阀

ZZCP-16直动自力式压差调节阀

ZZ-16-2先导自力式调压阀

ZZWPE自力式温度调节阀

ZZYVP-16B氮气密封调节阀



自力式调压阀的工作原理:



有两种压力

 控制前压力的自力式阀门称为背压阀，通过感应阀门前压力的变化来调节阀芯的开度，从而实现控制阀前压力在设定值。例如，如果感应到阀前的压力高于所需的设定值，则将阀芯打开更大，释放压力，并降低阀前的压力，直到压力达到设定值。如果感应到阀前压力低于要求的设定值，稍微打开阀芯，抑制压力，增加阀前压力，直到压力达到设定值。

2。控制阀后调压阀原理:

 控制背压的自力式阀门称为减压阀，它通过感应阀门背压的变化来调节阀芯的开度，使控制阀背压处于设定值。如果检测到阀后压力高于要求的设定值，则稍微打开阀芯以降低阀后压力，直到压力达到设定值。如果检测到

如果阀门的背压低于要求的设定值，则打开更大的阀芯，并增加阀门的背压，直到压力达到设定值。
